Empfänger in eine Videokamera einbauen
Sie können den EK 6042 im Empfänger-Einschub der Videokamera befestigen.

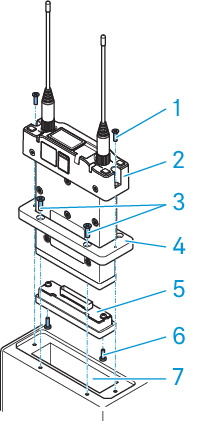

Zum Einbau in Videokameras mit UniSlot/SuperSlot™ (z. B. Panasonic, Ikegami, ARRI, Sound Devices) benötigen Sie das Set GA 6042‑25.Zum Einbau in Sony-Videokameras benötigen Sie das Set GA 6042‑15. Jedes Set besteht aus einer Adapterplatte 4 und einem D‑Sub-Adapter 5.
►
►
Schrauben Sie die Adapterplatte mit den vier mitgelieferten Schrauben 3 auf den Empfänger-Einschub 7 Ihrer Videokamera.Stecken Sie den D‑Sub-Adapter vorsichtig auf die Multipin-Schnittstelle des EK 6042 2. Schrauben Sie den D‑Sub-Adapter mit den zwei mitgelieferten Schrauben 6 am EK 6042 fest.Schieben Sie den EK 6042 mit dem montierten D‑Sub-Adapter durch die Adapterplatte in den Empfänger-Einschub.Schrauben Sie den EK 6042 mit den zwei mitgelieferten Schrauben 1 an der Videokamera fest. Der EK 6042 ist über seine Multipin-Schnittstelle mit der Videokamera verbunden und wird über den Akku der Videokamera mit Strom versorgt.
Wenn Sie den EK 6042 im Empfänger-Einschub einer Videokamera mit Uni-Slot/SuperSlot verwenden (z. B. Panasonic, Ikegami, ARRI), werden die Audiosignale beider Empfangskanäle über die Multipin-Schnittstelle an die Videokamera übertragen.
Wenn Sie den EK 6042 im Empfänger-Einschub einer Sony-Videokamera verwenden, wird möglicherweise nur das Audiosignal des Empfangskanals CH1 von der Videokamera akzeptiert. Um auch den zweiten Empfangskanal CH2 an die Videokamera zu übertragen:
Verbinden Sie mithilfe des Y‑Adapterkabels die Mini‑XLR‑5-Buchse (Top) AUX 1/2 mit einem zweiten Audioeingang Ihrer Sony-Videokamera.
