EK 6042 : TECHNISCHE DATEN : PIN Assignments : D-Sub-25

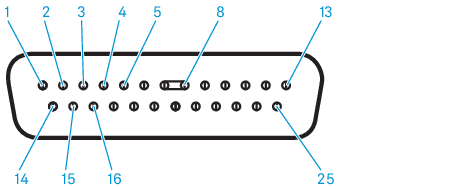

D-Sub-25
1 - GND
2 - CH 1 P/ AES3 P
3 - CH 1N/ AES3 N
4 - GND
5 - Power
8 - GND
13 - GND
14 - GND
15 - CH 2P
16 - CH 2N
25 - GND

Unbelegte Pins dürfen nicht mit einem Signal belegt werden.
