Conexiones de la parte posterior del dispositivo

ew 100 G4 : INSTALACIÓN : Instalar el ASA 214 : Conexiones de la parte posterior del dispositivo

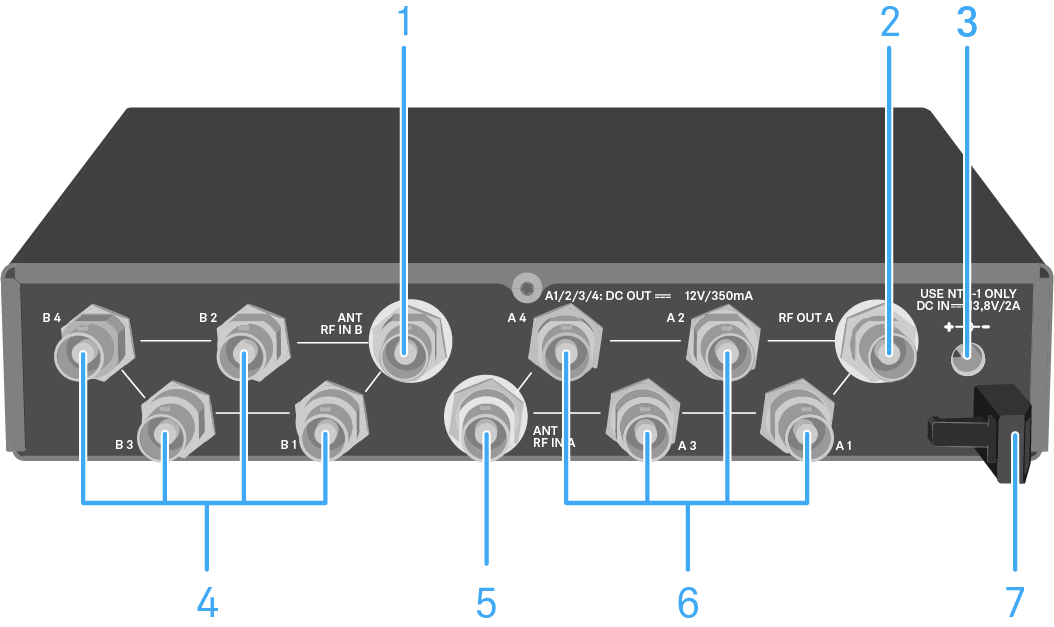

Vista general de la parte posterior del ASA 214

►

1 Conector hembra BNC ANT RF IN B

• Entrada de antena del ramal Diversity B

2 Conector hembra BNC RF OUT A

• Salida de alta frecuencia para la conexión de otro ASA 214 para formar una instalación Diversity de 8 canales

3 Conector hembra DC IN

• para conectar la fuente de alimentación NT 1-1

4 4 conectores hembra BNC B1 a B4

• Salidas de alta frecuencia del ramal Diversity B para conectar los receptores

5 Conector hembra BNC ANT RF IN A

• Entrada de antena del ramal Diversity A

6 4 conectores hembra BNC A1 a A4

• Salidas de alta frecuencia del ramal Diversity A para conectar los receptores

• Cada una de estas salidas de alta frecuencia puede alimentar tensión a un receptor

7 Protector contra tirones del cable de la fuente de alimentación
