Establecer una red de datos
Mediante las interfaces RJ-10 DATA puede conectar en cascada varios EM 100 G4 para formar un equipo multicanal (máximo 12 receptores). Con la función Easy Setup puede ejecutar en esta red de datos una configuración de frecuencias para todo el equipo multicanal.
La configuración funciona solo si todos los receptores tienen el mismo rango de frecuencias.

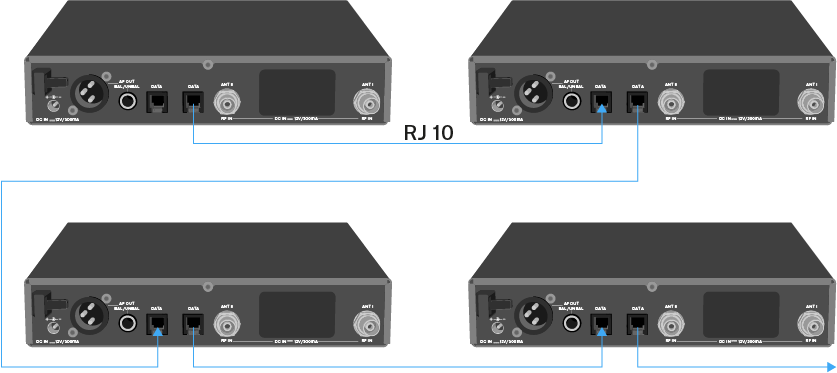

Conecte los receptores como se muestra en la figura con los cables RJ-10 suministrados para formar un equipo multicanal. Los dos conectores hembra RJ-10 son equivalentes. La secuencia del cableado se puede elegir libremente.
Encontrará información para ejecutar la función Easy Setup en «Opción de menú Easy Setup».
Configurar un equipo multicanal con más de 12 receptores
Con la función Easy Setup puede configurar automáticamente un máximo de 12 receptores.
Si asigna las frecuencias manualmente, puede utilizar hasta 20 receptores en un equipo multicanal (no posible en los rangos de frecuencias TH, JB, K+ y 1G8).

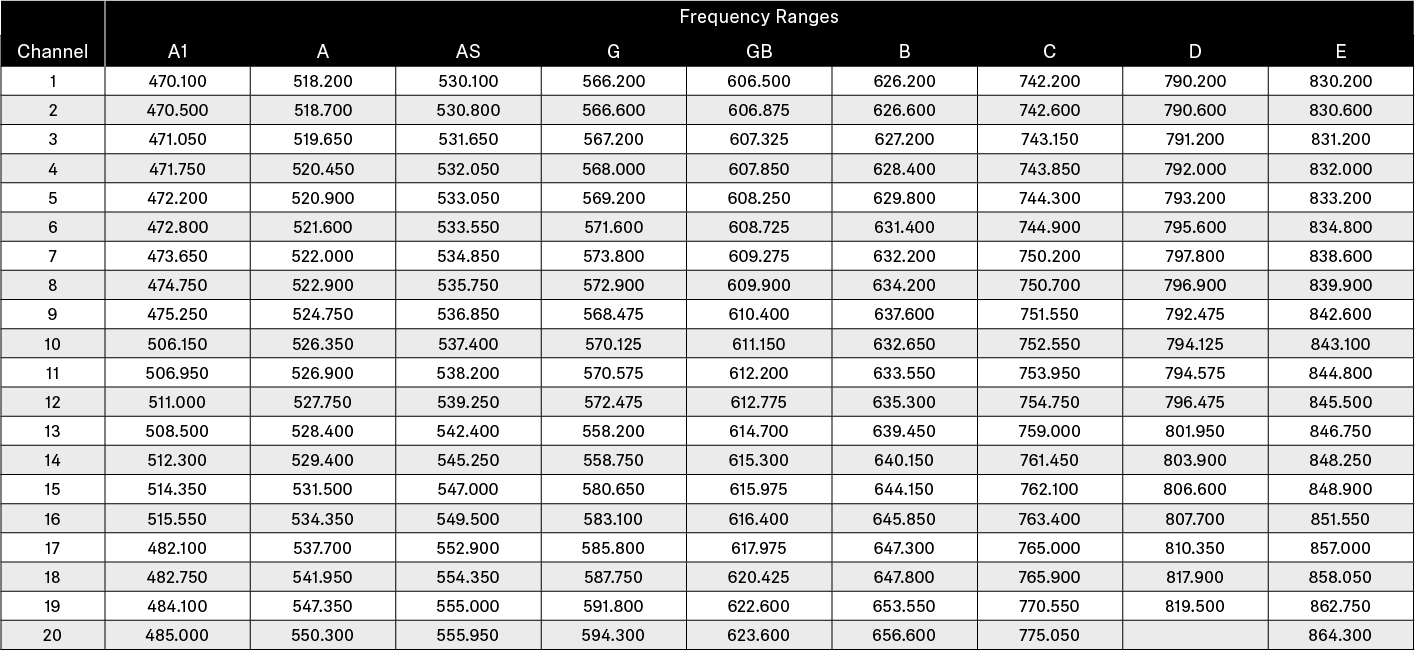

Para ello, ajuste manualmente una frecuencia en cada receptor (véase «Opción de menú Advanced -> Tune»).Utilice las frecuencias de la siguiente tabla.
