ew 500P G4 : MANEJO : Manejar el EK 500 G4 : Elementos de control del receptor Diversity EK 500 G4

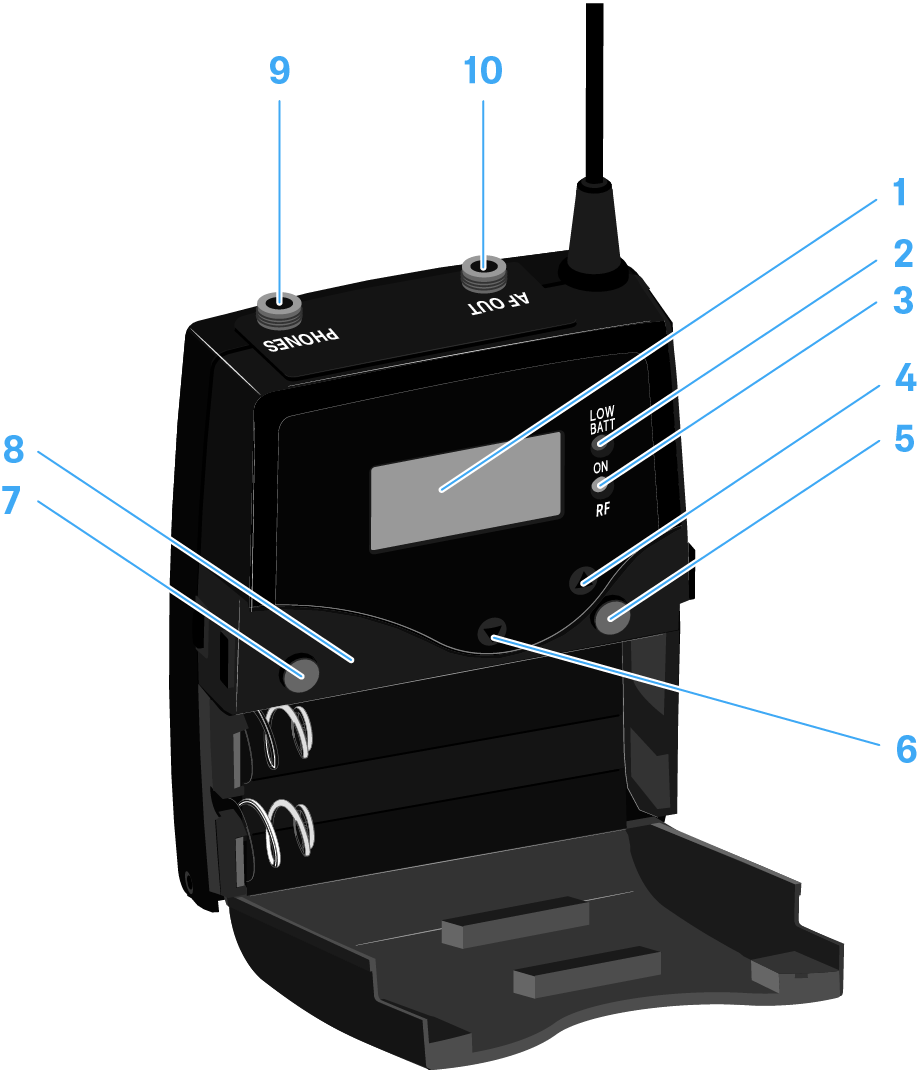

Elementos de control del receptor Diversity EK 500 G4
►

1 Pantalla
2 Indicador de funcionamiento y de carga de la batería, LED rojo
3 Indicador de recepción inalámbrica, LED verde
• luce = RF
4 Tecla UP
5 Tecla SET
6 Tecla DOWN
7 Tecla ON/OFF con función ESC en el menú de control
• Encender o apagar el transmisor
Véase «Encender y apagar el EK 500 G4»
• Función Escape en el menú
Véase «Teclas para navegar por el menú»
8 Interfaz de infrarrojos
9 Jack hembra de 3,5 mm PHONES
10 Jack hembra de 3,5 mm AF OUT
