Utilisation de l‘EK 6042 dans la caméra vidéo
Vous pouvez fixer l’EK 6042 dans le logement récepteur de la caméra vidéo.

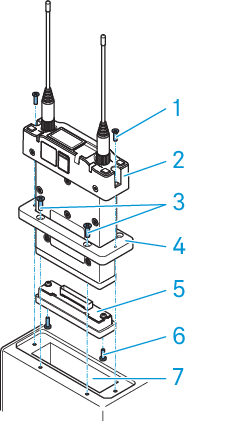

Pour monter l’EK 6042 dans le logement récepteur des caméras compatibles UniSlot/SuperSlot™ (par ex. Panasonic, Ikegami, ARRI, Sound Devices) il vous faut le kit de montage GA 6042‑25.Pour monter l’EK 6042 dans le logement récepteur des caméras vidéo Sony il vous faut le kit de montage GA 6042‑15.Chaque kit de montage se compose d’une plaque adaptateur 4 et d’un adaptateur D‑sub 5.
►
►
Utilisez les quatre vis fournies pour visser la plaque adaptateur 3 sur le logement récepteur 7 de votre caméra vidéo.Branchez prudemment l’adaptateur D‑sub sur l’interface multibroches de l’EK 6042 2. Utilisez les deux vis fournies 6 pour visser l’adaptateur D-sub à l’EK 6042.Insérez l’EK 6042 avec l’adaptateur D-sub monté au travers de la plaque de montage dans le logement récepteur.Utilisez les deux vis fournies 1 pour visser l’EK 6042 à la caméra vidéo. L’EK 6042 est connecté à la caméra vidéo via son interface multibroches et est alimenté par l’accu de la caméra vidéo.
Si vous utilisez l’EK 6042 dans le logement récepteur d’une caméra vidéo compatible UniSlot/SuperSlot™ (par ex. Panasonic, Ikegami, ARRI), les signaux audio des deux canaux de réception sont transmis à la caméra vidéo via l’interface multibroches.
Si vous utilisez l’EK 6042 dans le logement récepteur d’une caméra vidéo Sony, il se peut que seulement le signal audio du canal de réception CH1 soit accepté par la caméra vidéo. Pour transmettre aussi le canal de réception CH2 à la caméra vidéo :
Utilisez le câble adaptateur Y pour raccorder la prise mini XLR‑5 (Top) AUX 1/2 à une deuxième entrée audio de votre caméra vidéo Sony.
