Connexions à l'arrière de l'appareil

ew 100 G4 : INSTALLATION : Installer l’ASA 214 : Connexions à l'arrière de l'appareil

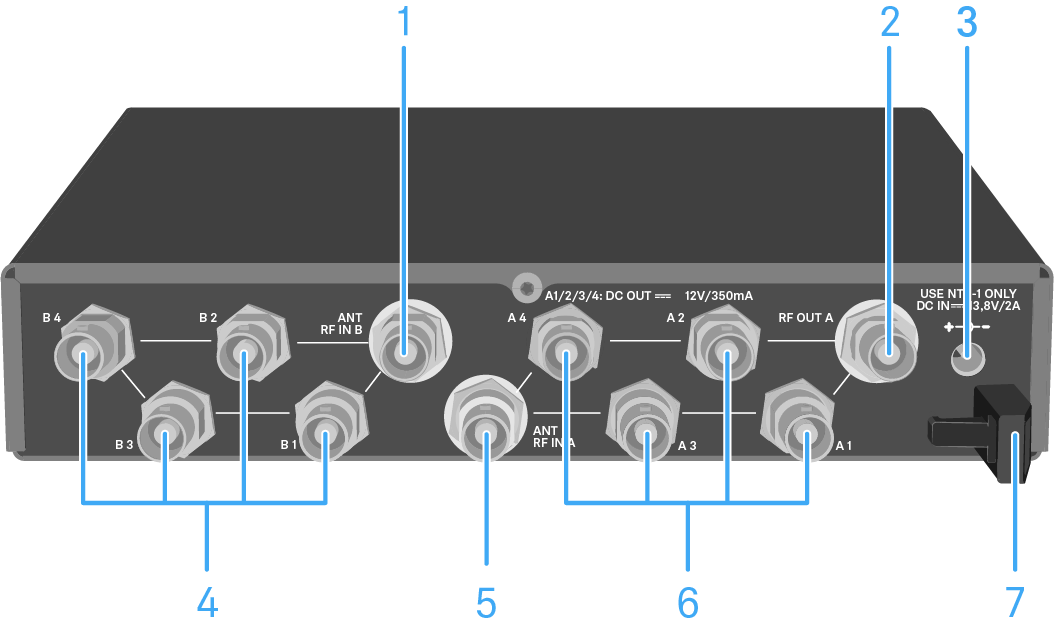

Vue d'ensemble de la face arrière ASA 214

►

1 Connecteur BNC ANT RF IN B

• Entrée antenne de la branche Diversity B

2 Connecteur BNC RF OUT A

• Sortie HF uniquement pour raccorder un ASA 214 supplémentaire afin de créer un système Diversity 8 canaux

3 Prise DC IN

• Pour raccorder le bloc secteur NT 1-1

4 4 connecteurs BNC B1 à B4

• Sorties HF de la branche Diversity B pour raccorder les récepteurs

5 Connecteur BNC ANT RF IN A

• Entrée antenne de la branche Diversity A

6 4 connecteurs BNC A1 à A4

• Sorties HF de la branche Diversity A pour raccorder les récepteurs

• Chacune de ces sorties HF peut de plus alimenter un récepteur

7 Clip de fixation pour le câble du bloc secteur
