ew 100 G4 : CARACTERISTIQUES TECHNIQUES : Caractéristiques techniques : ASA 214
ASA 214
Caractéristiques techniques
►
Splitter d'antenne ASA 214
2 x 1:4 ou 1 X 1:8, actif
Câble de raccordement
8 pces, 50 cm, BNC
Plage de fréquences
ASA 214-UHF :
ASA 214-1G8 :

470 - 870 MHz à -3 dB
1785 - 1805 MHz à -3 dB
Amplification
In A - Out A
In A - Out A1 ... A4
In B - Out B1 ... B4

0 ± 1 dB
0 ± 1 dB
0 ± 1 dB
IIP3
20 dBm min.
23 dBm typ.
Impédance
50 Ω
Perte de réflexion
10 dB (toutes sorties HF)
Tension de service
13,8 V CC (avec le bloc secteur NT 1-1)
Consommation électrique
ASA 214 : 245 mA
ASA 214-1G8 : 350 mA
Consommation électrique totale
max. 2,0 A avec 4 récepteurs et 2 x 2 amplificateurs d’antenne par entrée d’antenne
Alimentation des amplificateurs d’antenne à ANT RF IN A et ANT RF IN B
12 V, 130 mA
Alimentation des récepteurs à A1 - A4
12 V (protection contre rétro-alimentation), 350 mA
Humidité relative de l’air
5 à 95 %
Plage de température
Fonctionnement :
Stockage :

de -10 °C à +55 °C
-20 °C à +70 °C
Dimensions
env. 212 x 168 x 43 mm
Poids
env. 1090 g

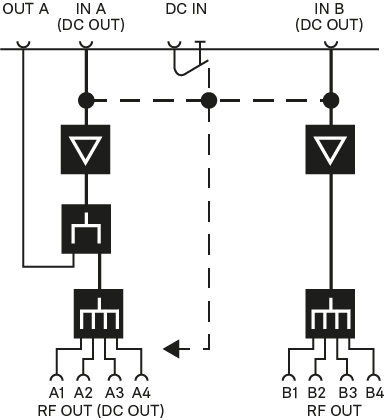

Schéma synoptique des connexions
