Monter l’ASA 214 dans un rack
Attention
Risques du montage en rack !
Lors du montage de l’appareil dans un rack 19" fermé ou de montage de plusieurs appareils dans un rack multiple, notez que la température ambiante, la charge mécanique et les potentiels électriques seront différents de ceux d’un appareil qui n’est pas monté en rack.
Veillez à ce que la température ambiante dans le rack ne dépasse pas la température maximale indiquée dans les caractéristiques techniques. Voir «Caractéristiques techniques».Veillez à une ventilation suffisante ; si nécessaire, assurez une ventilation additionnelle.Lors du montage dans un rack, veillez à une charge mécanique homogène.Lors du raccordement au réseau électrique, respectez les données de la plaque signalétique. Evitez une surcharge des circuits électriques. Prévoyez si nécessaire une protection contre les variations de courant.Lors du montage dans un rack, notez que des courants de décharge non critiques de certains appareils peuvent s’additionner et dépasser alors les valeurs limites autorisées. Pour y remédier, mettez le rack à la terre au moyen d’une connexion supplémentaire.Monter un seul splitter d'antenne dans un rack
Pour monter le splitter d'antenne dans un rack, il vous faut le kit de montage en rack GA 3 (accessoire en option).
Pour visser les équerres de montage du kit de montage en rack GA 3 :

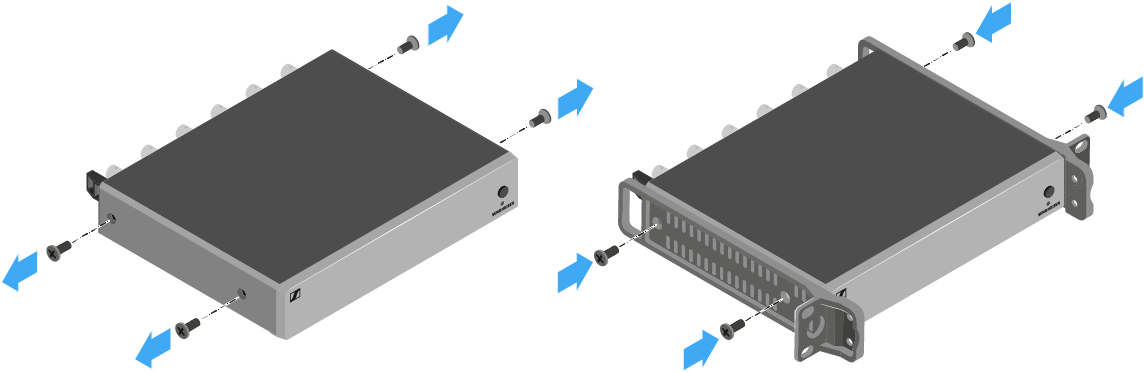

Retirez les deux vis cruciformes (M4x8) situées sur chaque côté du splitter d'antenne.Vissez les deux équerres de montage sur les côtés du splitter d'antenne en utilisant les vis cruciformes précédemment enlevées.

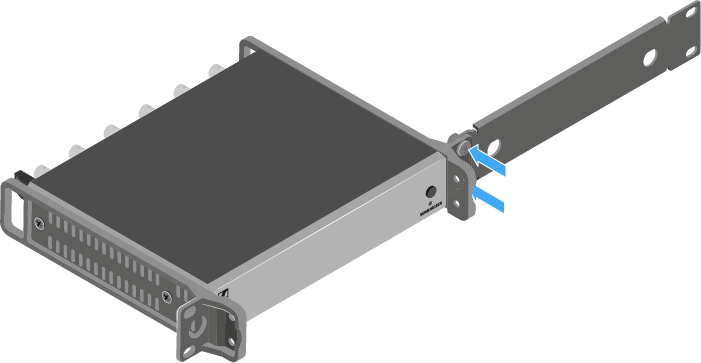

Vissez le rail de jonction à l’une des deux équerres de montage à l’aide de 2 vis cruciformes (M6x10).

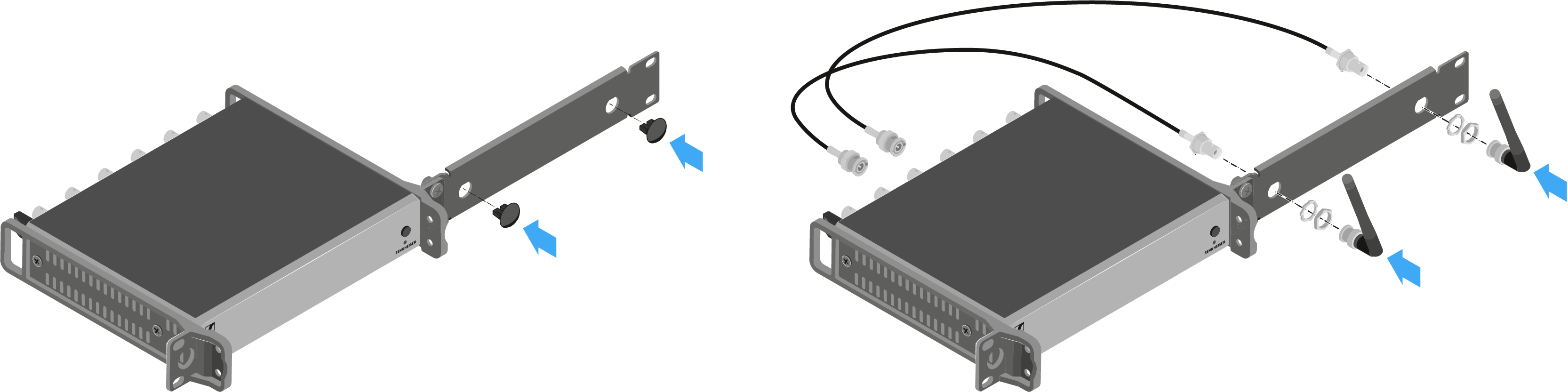

Raccordez les antennes. Vous avez les possibilités suivantes :• Raccordez les antennes bâtons fournies à l’arrière du splitter d'antenne. Bouchez dans ce cas les trous d’antenne à l'aide des deux capuchons (illustration de gauche).
• Installez le kit de montage frontal d’antenne AM 2 (accessoire en option) et montez les antennes bâtons sur le rail de jonction (illustration de droite).
Glissez le splitter d'antenne avec le rail de jonction monté dans le rack 19".Vissez l’équerre de montage et le rail de jonction au rack 19".Orientez les antennes montées en V.Monter deux splitters d'antenne côte à côte dans un rack
Pour monter les splitters d'antenne à l'aide du kit de montage en rack GA 3 (accessoire en option) :
Placez les deux splitters d'antenne côte à côte sur une surface plane.Vissez la pièce de jonction à l'aide de 6 vis cruciformes (M3x6).Vissez les équerres de montage.
