Commandes du récepteur Diversity EK 500 G4

ew 500P G4 : UTILISATION : Utiliser l’EK 500 G4 : Commandes du récepteur Diversity EK 500 G4

►

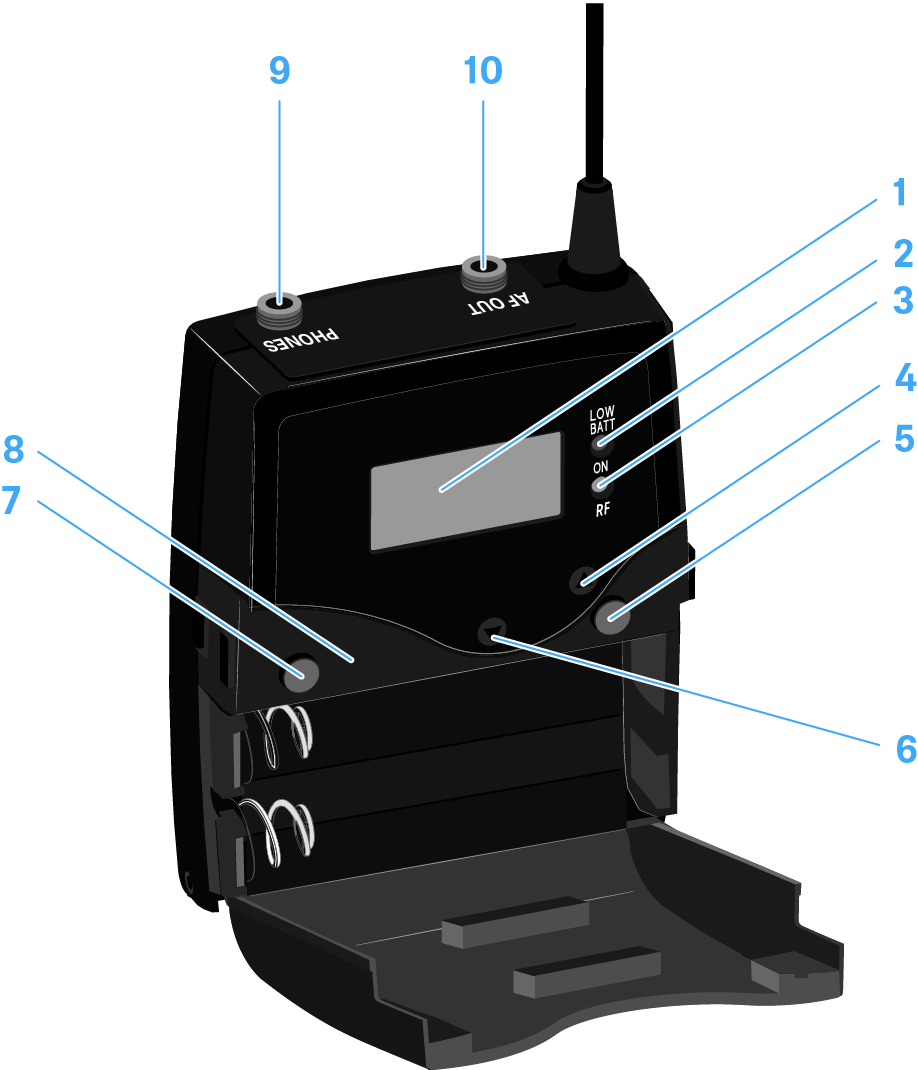

1 Ecran

2 Témoin de fonctionnement et d'état des piles, LED rouge

3 Voyant du signal radio, LED verte

• allumée = RF

4 Touche UP

5 Touche SET

6 Touche DOWN

7 Touche ON/OFF avec fonction ESC dans le menu de commande

• Allumer/éteindre l'émetteur
voir «Allumer/éteindre l’EK 500 G4»

• Fonction ESC (abandon) dans le menu
voir «Touches pour naviguer dans le menu»

8 Interface infrarouge

9 Prise jack 3,5 mm PHONES

10 Prise jack 3,5 mm AF OUT
