Connexions à l'arrière de l'appareil

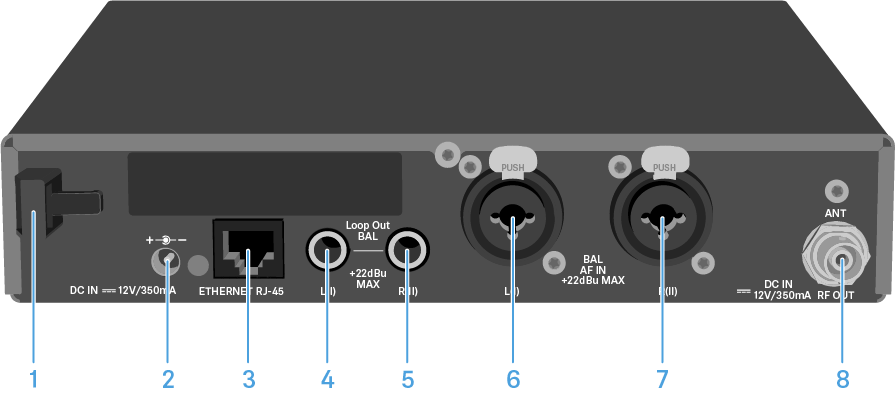

Vue d’ensemble de la face arrière SR IEM G4
►
1 Clip de fixation pour le câble du bloc d’alimentation
2 Prise DC IN
• Pour le raccordement du bloc d'alimentation
3 Port LAN (ETHERNET RJ 45)
• voir «Créer un réseau de données»
4 Prise jack 6,3 mm LOOP OUT BAL L(I)
• Sortie audio, gauche
• voir «Boucler les signaux audio»
5 Prise jack 6,3 mm LOOP OUT BAL R(II)
• Sortie audio, droite
• voir «Boucler les signaux audio»
6 Prise jack 6,3 mm / XLR-3 BAL AF IN L(I)
• Entrée audio, gauche
7 Prise jack 6,3 mm / XLR-3 BAL AF IN R(II)
• Entrée audio, droite
8 Connecteur BNC RF OUT
• Sortie antenne avec entrée téléalimentation
• voir «Raccorder les antennes»
