Monter le SR IEM G4 dans un rack
Attention
Risques du montage en rack !
Lors du montage de l’appareil dans un rack 19" fermé ou de montage de plusieurs appareils dans un rack multiple, notez que la température ambiante, la charge mécanique et les potentiels électriques seront différents de ceux d’un appareil qui n’est pas monté en rack.
Veillez à ce que la température ambiante dans le rack ne dépasse pas la température maximale indiquée dans les caractéristiques techniques. Voir «Caractéristiques techniques».Veillez à une ventilation suffisante ; si nécessaire, assurez une ventilation additionnelle.Lors du montage dans un rack, veillez à une charge mécanique homogène.Lors du raccordement au réseau électrique, respectez les données de la plaque signalétique. Evitez une surcharge des circuits électriques. Prévoyez si nécessaire une protection contre les variations de courant.Lors du montage dans un rack, notez que des courants de décharge non critiques de certains appareils peuvent s’additionner et dépasser alors les valeurs limites autorisées. Pour y remédier, mettez le rack à la terre au moyen d’une connexion supplémentaire.Monter un seul émetteur dans un rack
Pour monter l’émetteur dans un rack, il vous faut le kit de montage en rack GA 3 (accessoire en option).
Pour visser les équerres de montage du kit de montage en rack GA 3 :

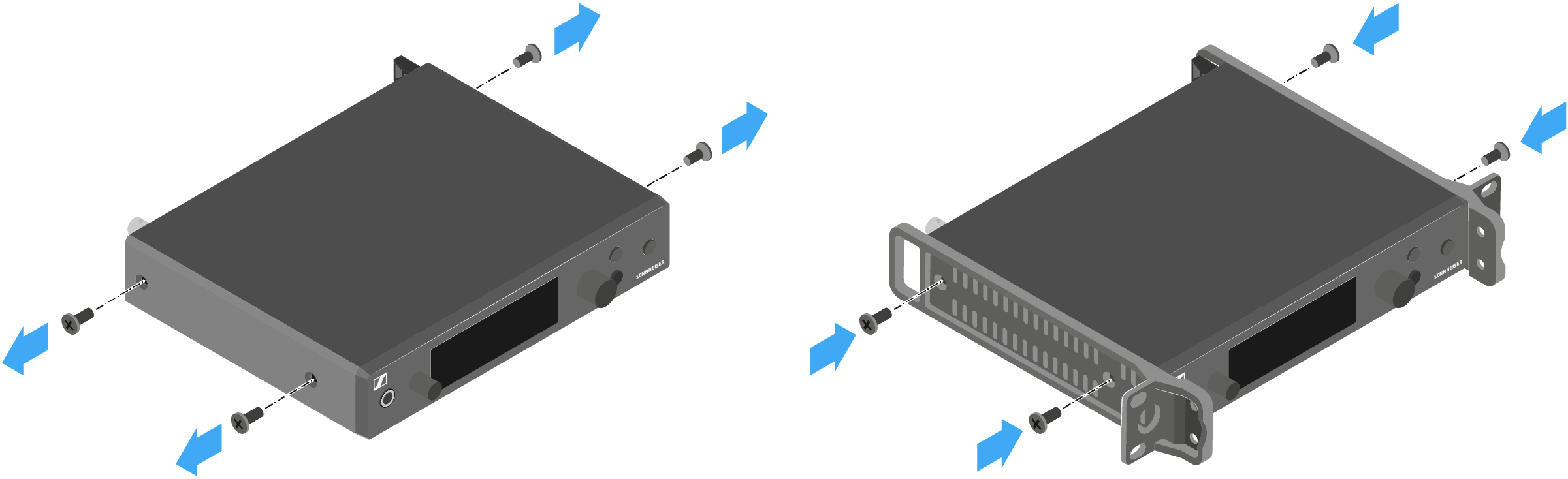

Retirez les deux vis cruciformes (M4x8) situées sur chaque côté de l’émetteur.Vissez les équerres de montage gauche et droite sur les côtés de l’émetteur en utilisant les vis cruciformes précédemment enlevées.►

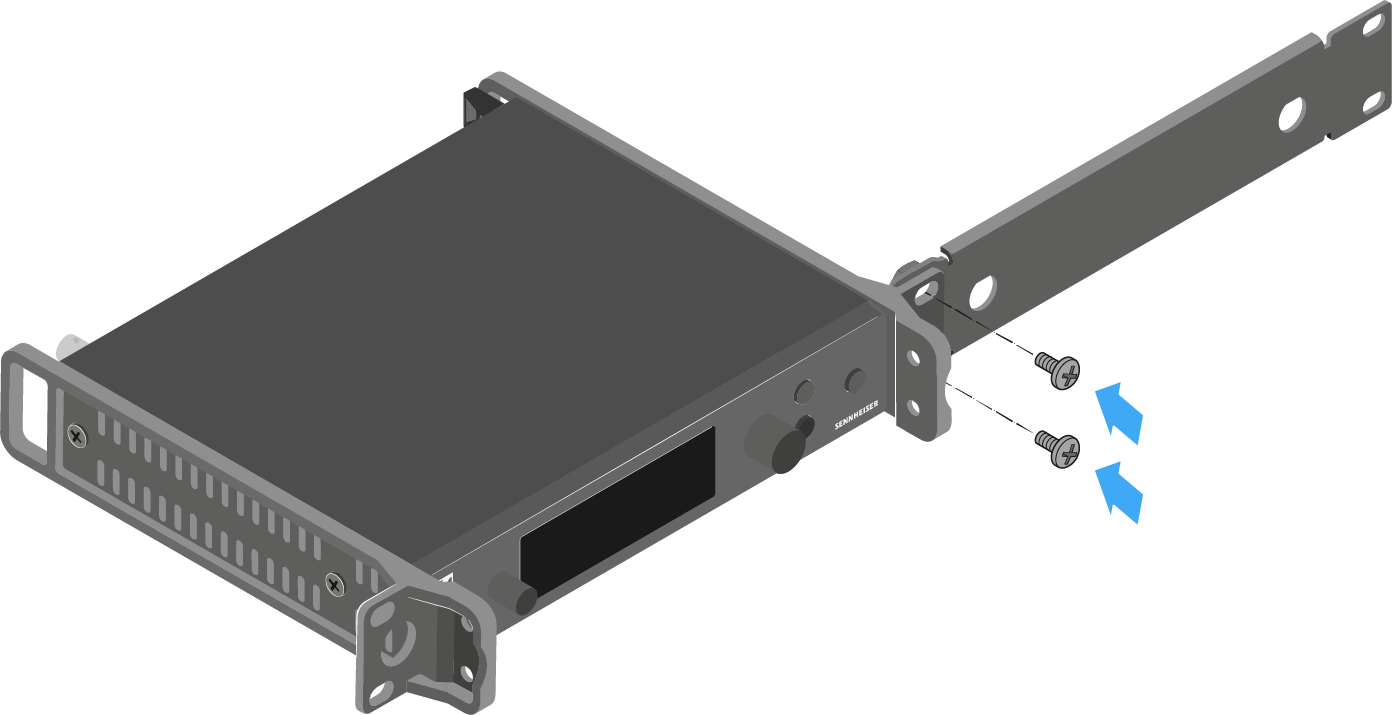

Vissez le rail de jonction à l’une des deux équerres de montage à l’aide de 2 vis cruciformes (M6x10).

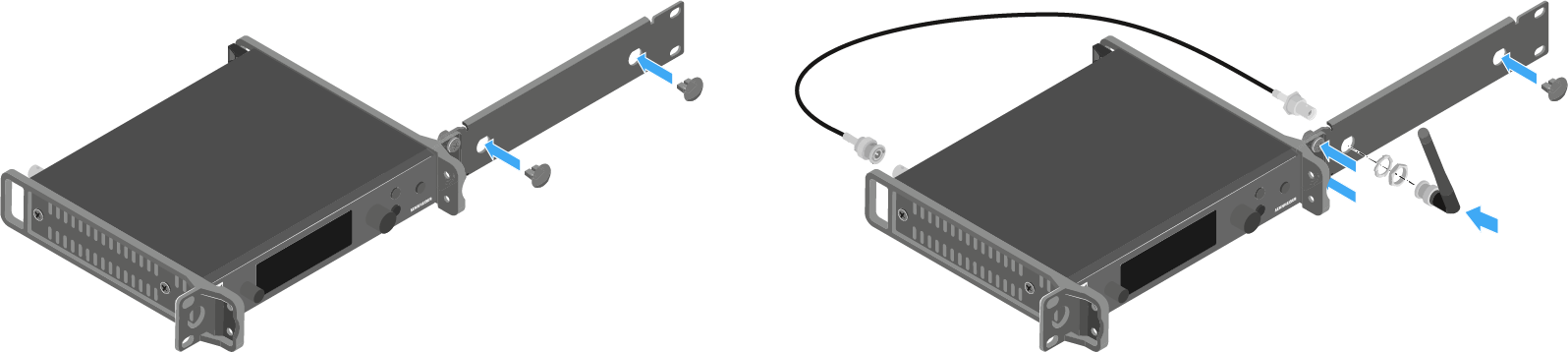

Raccordez l’antenne. Vous avez les possibilités suivantes :• Raccordez l’antenne bâton fournie à l’arrière de l’émetteur. Bouchez dans ce cas les trous d’antenne à l'aide des deux capuchons (illustration de gauche).
• Installez le kit de montage frontal d’antenne AM 2 (accessoire en option) et montez l'antenne bâton sur le rail de jonction (illustration de droite).
• Utilisez une antenne déportée, le cas échéant en combinaison avec le combinateur d'antenne AC 41.
►
Si vous utilisez plus d’un émetteur, nous vous recommandons de vous servir d’antennes déportées et, le cas échéant, d'accessoires d'antenne Sennheiser. Vous trouverez des informations supplémentaires sur la page produit ew G4, consultable sur www.sennheiser.com.
Glissez l’émetteur avec le rail de jonction monté dans le rack 19".Vissez l’équerre de montage et le rail de jonction au rack 19".Orientez l'antenne montée en V.Monter deux émetteurs côte à côte dans un rack
Si vous montez 2 émetteurs côte à côte, le montage frontal d’antenne est possible en combinaison avec le combinateur d'antenne AC 41. Ou bien utilisez le splitter d'antenne ASA 1 en combinaison avec le kit de montage frontal AM 2 et un kit de montage en rack GA 3 supplémentaire. Vous trouverez des informations supplémentaires sur les pages produit ew G4, consultables sur www.sennheiser.com.
Pour monter les émetteurs à l'aide du kit de montage en rack GA 3 (accessoire en option) :

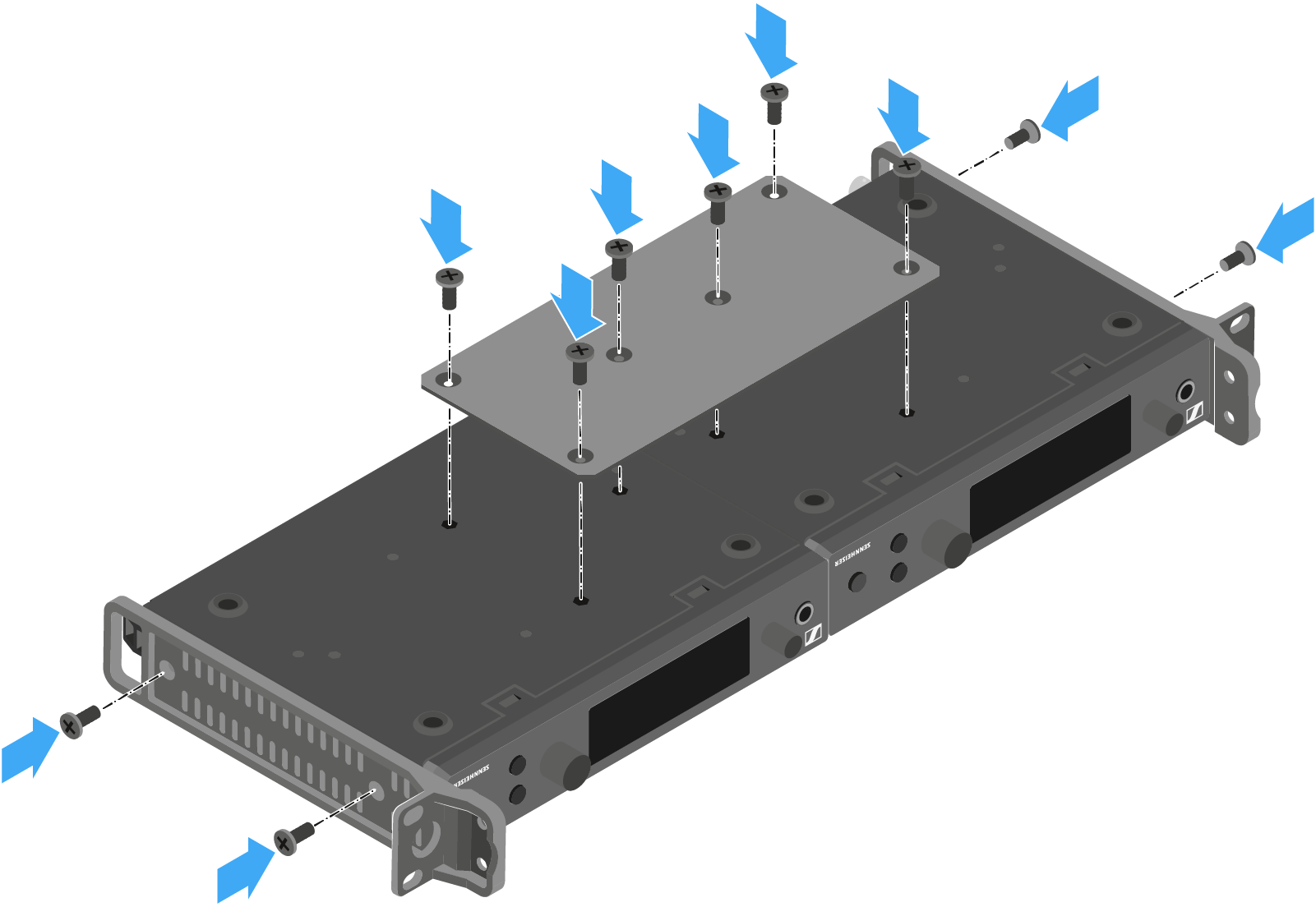

Placez les deux émetteurs côte à côte sur une surface plane.Vissez la pièce de jonction à l'aide de 6 vis cruciformes (M3x6).Vissez les équerres de montage.
►
Glissez les émetteurs connectés dans un rack 19".Vissez les équerres de montage au rack 19".
