Brochage des câbles et des connecteurs

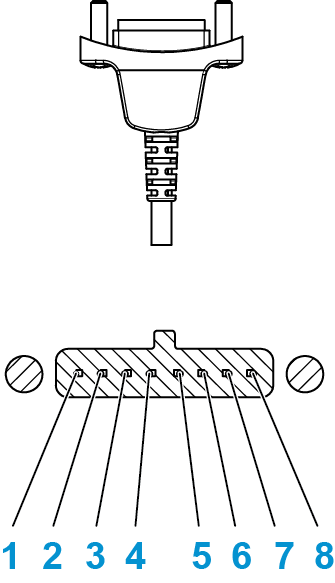

Connexion du casque micro
1 Bonnette
2 Microphone bas
3 Microphone haut
4 non assigné
5 Audio bas droite
6 Audio bas gauche
7 Audio haut droite
8 Audio haut gauche

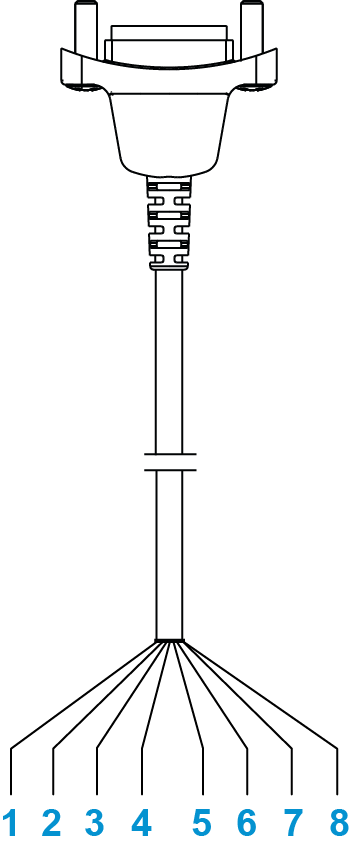

Câble ‑6 (HMD 27/HME 27)
1 Bonnette
2 Microphone bas (bleu)
3 Microphone haut (rouge)
4 non assigné (jaune)
5 Audio bas droite (vert)
6 Audio bas gauche (marron)
7 Audio haut droite (orange)
8 Audio haut gauche (blanc)

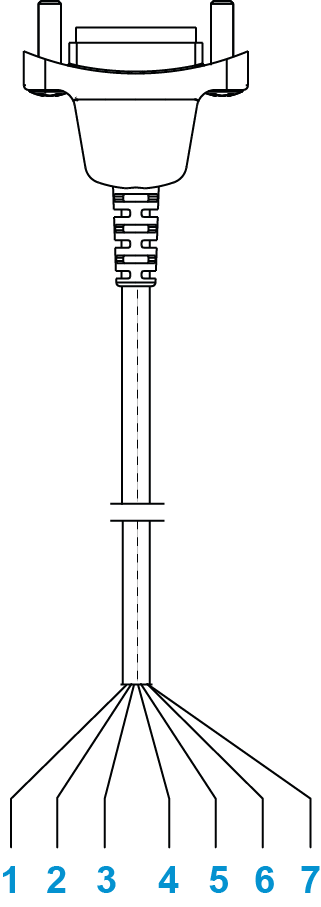

Câble ‑7 (câble en acier) et II‑8 (HMD 27/HME 27)
1 Bonnette
2 Microphone bas (bleu)
3 Microphone haut (rouge)
4 Audio bas droite (bleu)
5 Audio bas gauche (gris)
6 Audio haut droite (rouge)
7 Audio haut gauche (jaune)

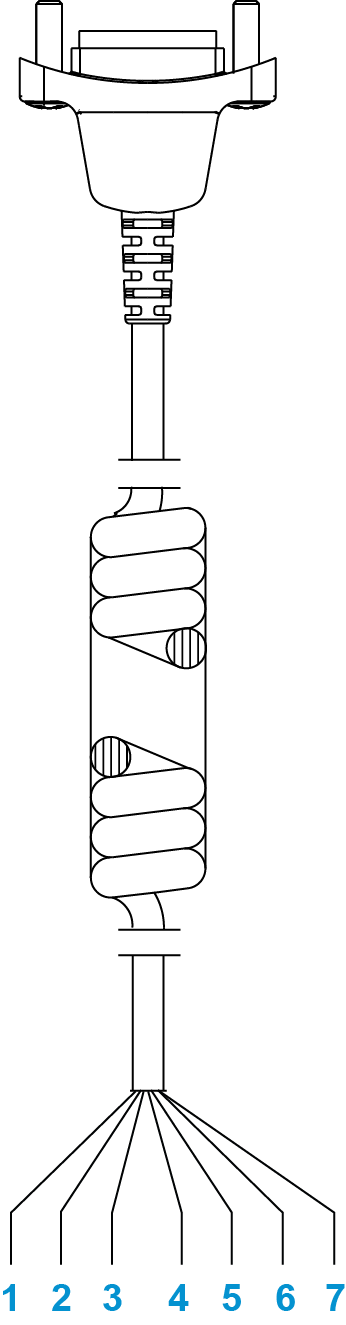

Câble ‑H‑6 (HMD 27/HME 27)
1 Bonnette
2 Microphone bas (bleu)
3 Microphone haut (rouge)
4 Audio bas droite (vert)
5 Audio bas gauche (marron)
6 Audio haut droite (orange)
7 Audio haut gauche (blanc)

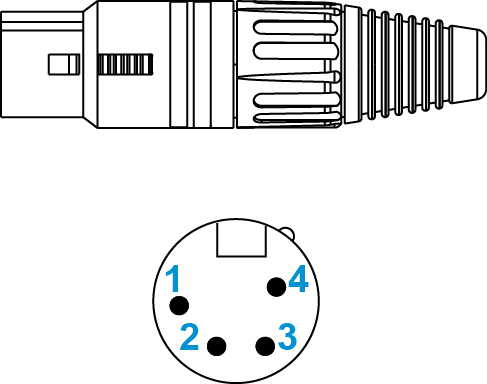

Câbles II‑X4F et ‑H‑X4F (HMD 27/HME 27)
1 Microphone bas
2 Microphone haut
3 Audio bas
4 Audio haut

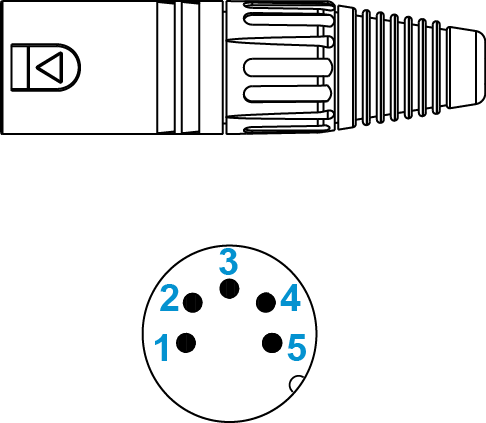

Câbles II‑X5 et ‑H‑X5 (HMD 27/HME 27)
1 Microphone bas
2 Microphone haut
3 Audio bas
4 Audio haut gauche
5 Audio haut droite
Câbles II‑X3K1 et ‑H‑X3K1 (HMD 27/HME 27)

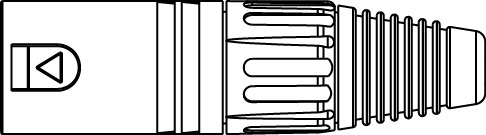

Connecteur XLR-3
1 Bonnette
2 Microphone haut
3 Microphone bas
Jack 6,3 mm
1 Audio haut gauche
2 Audio haut droite
3 Audio bas
