Ligações na traseira do aparelho

ew 100 G4 : INSTALAÇÃO : Instalar o ASA 214 : Ligações na traseira do aparelho

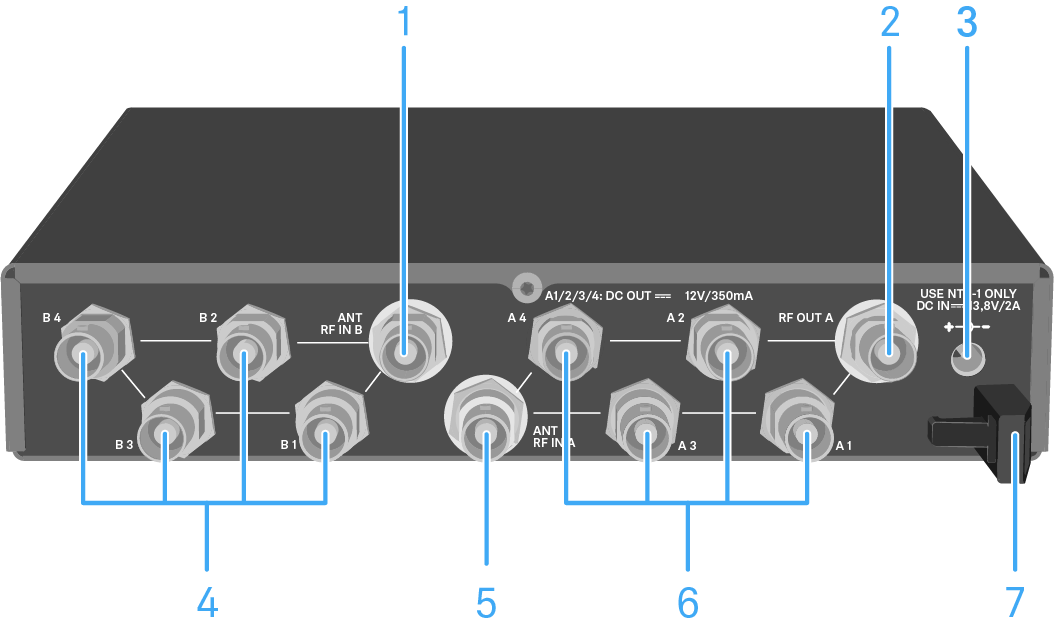

Vista geral do produto – parte traseira do ASA 214

►

1 Tomada BNC ANT RF IN B

• Entrada da antena da secção Diversity B

2 Tomada BNC RF OUT A

• Saída AF só para ligar mais um ASA 214 para criar um sistema Diversity de 8 canais

3 Tomada DC IN

• para ligação do alimentador NT 1-1

4 4 tomadas BNC B1 a B4

• Saídas AF da secção Diversity B para ligar os recetores

5 Tomada BNC ANT RF IN A

• Entrada da antena da secção Diversity A

6 4 tomadas BNC A1 a A4

• Saídas AF da secção Diversity A para ligar os recetores

• Cada uma destas saídas AF pode, adicionalmente, alimentar um recetor com tensão

7 Passa-cabos com alívio de tração para o cabo de ligação do alimentador
