Montar o ASA 214 num bastidor
ATENÇÃO
Perigos decorrentes da montagem em bastidor!
Ao montar o aparelho num bastidor de 19 polegadas fechado ou com vários aparelhos num bastidor múltiplo, a temperatura ambiente, a carga mecânica e os potenciais elétricos podem apresentar um comportamento diferente do dos aparelhos que estão isolados.
Certifique-se de que a temperatura ambiente no bastidor não ultrapassa a temperatura máxima indicada nos dados técnicos. Ver "Dados técnicos".Garanta uma ventilação suficiente; se necessário, assegure ventilação adicional.Ao optar por uma instalação em bastidor, assegure-se de que a carga mecânica fica distribuída por igual.Certifique-se de que a ligação à rede elétrica está em conformidade com as indicações na placa de características. Evite uma sobrecarga dos circuitos. Se necessário, instale um sistema de proteção contra sobrecorrente.Na instalação em bastidor, as correntes de fuga de cada um dos alimentadores, isoladamente inofensivas, podem somar-se e, desta forma, ultrapassar os valores limite permitidos. Como solução, use uma ligação adicional para ligar o bastidor à terra.Montar cada um dos splitters de antenas num bastidor
Para montar o splitter de antenas num bastidor, precisará do conjunto de montagem em bastidor GA 3 (acessório opcional).
Para fixar os esquadros de montagem do conjunto de montagem em bastidor GA 3:

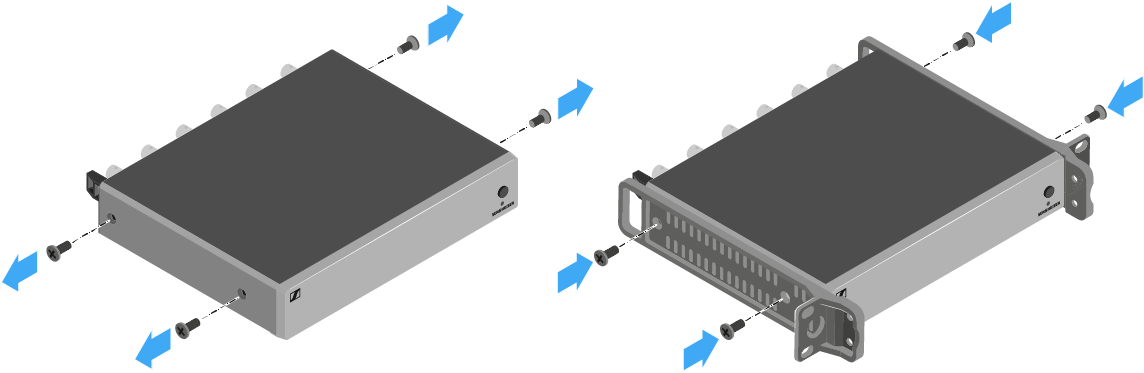

Remova os 2 parafusos Phillips (M4x8) de cada um dos lados do splitter de antenas.Aparafuse ambos os esquadros de montagem com os parafusos Phillips anteriormente desenroscados na lateral do splitter de antenas.

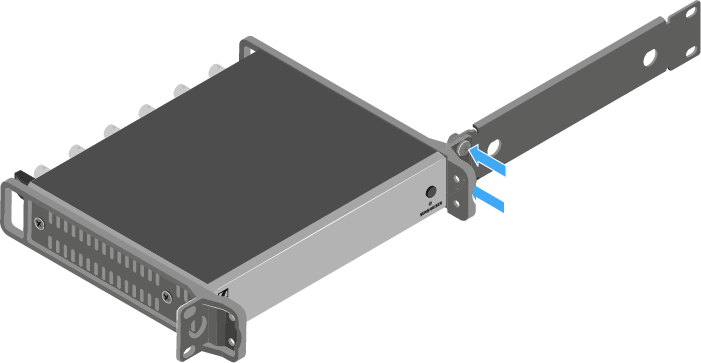

Fixe a barra de ligação num dos dois esquadros de montagem com 2 parafusos Phillips (M6x10).

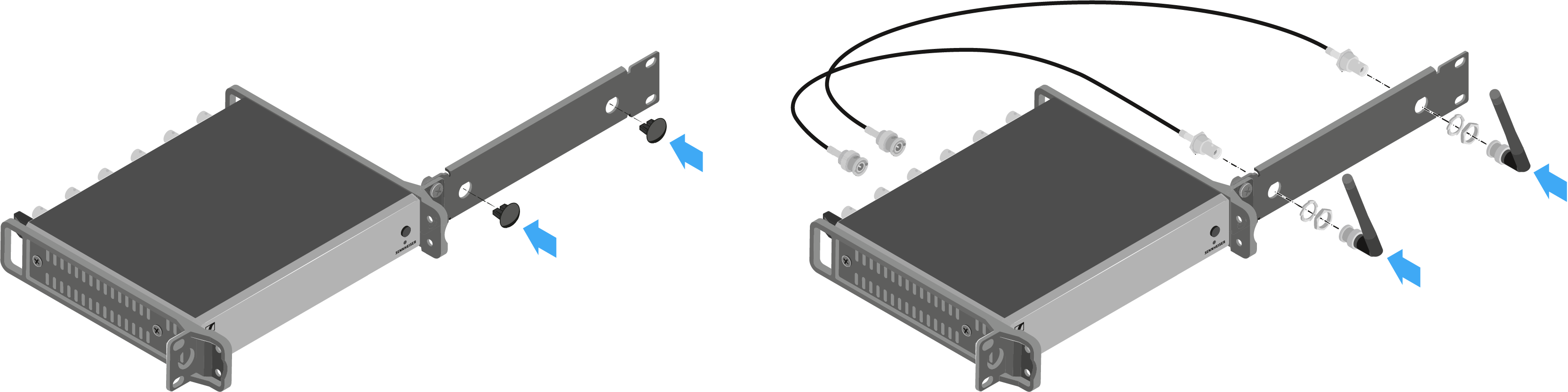

Ligue as antenas. Tem as seguintes possibilidades:• Ligue as antenas de haste fornecidas na parte traseira do splitter de antenas. Neste caso, feche as aberturas de passagem das antenas com as duas tampas (figura da esquerda).
• Monte o conjunto de montagem frontal de antenas AM 2 (acessório opcional) e as antenas de haste na barra de ligação (figura da direita).
Empurre o splitter de antenas com a barra de ligação montada para dentro do bastidor de 19 polegadas.Aparafuse o esquadro de montagem e a barra de ligação no bastidor de 19 polegadas.Disponha as antenas montadas em forma de V.Montar dois splitters de antenas ao lado um do outro num bastidor
Para montar o splitter de antenas com a ajuda do conjunto de montagem em bastidor GA 3 (acessório opcional):

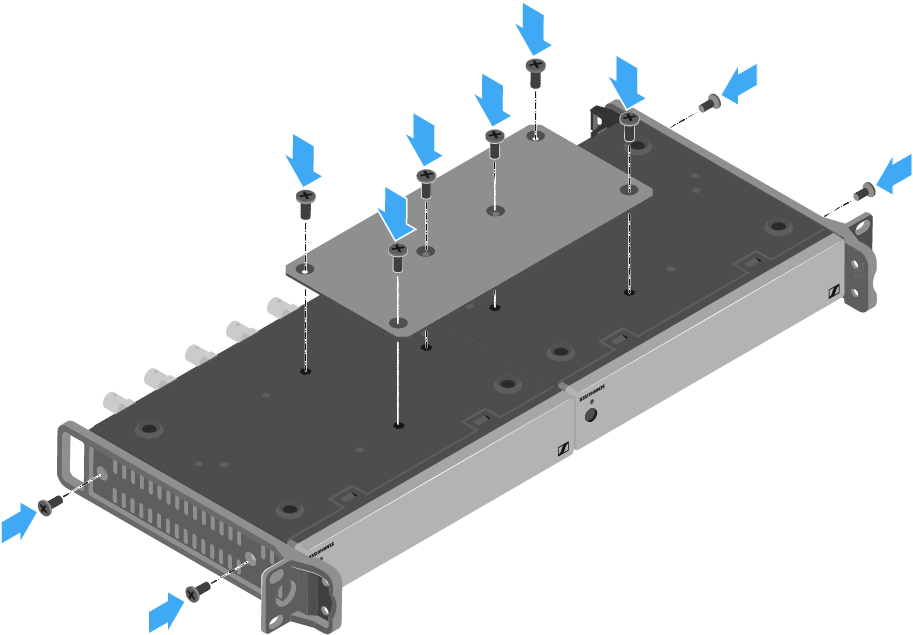

Coloque os dois splitters de antenas, um ao lado do outro e virados ao contrário, sobre uma superfície plana.Aparafuse a chapa de ligação com 6 parafusos Phillips (M3x6).Fixe os esquadros de montagem.
