Estabelecer uma rede de dados
Pode ligar vários EM 100 G4 em cascata a um sistema multicanal através das duas interfaces RJ 10 DATA (no máximo, 12 recetores). A função Easy Setup permite efetuar a configuração de frequências através desta rede de dados para todo o sistema multicanal.
A configuração apenas funciona se todos os recetores tiverem a mesma gama de frequências.

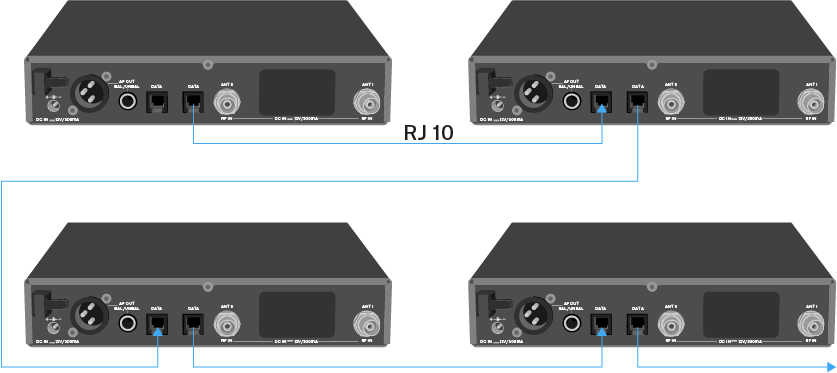

Ligue os recetores, da forma apresentada na figura, a um sistema multicanal com os cabos RJ 10 fornecidos. As duas tomadas RJ 10 são equivalentes. A sequência da cablagem pode ser livremente selecionada.
Para obter informações sobre a execução da função Easy Setup, consulte "Item de menu Easy Setup".
Configurar o sistema multicanal com mais de 12 recetores
A função Easy Setup permite configurar automaticamente, no máximo, 12 recetores.
No entanto, se atribuir as frequências manualmente, pode utilizar até 20 recetores num sistema multicanal (não é possível nas gamas de frequências TH, JB, K+ e 1G8).

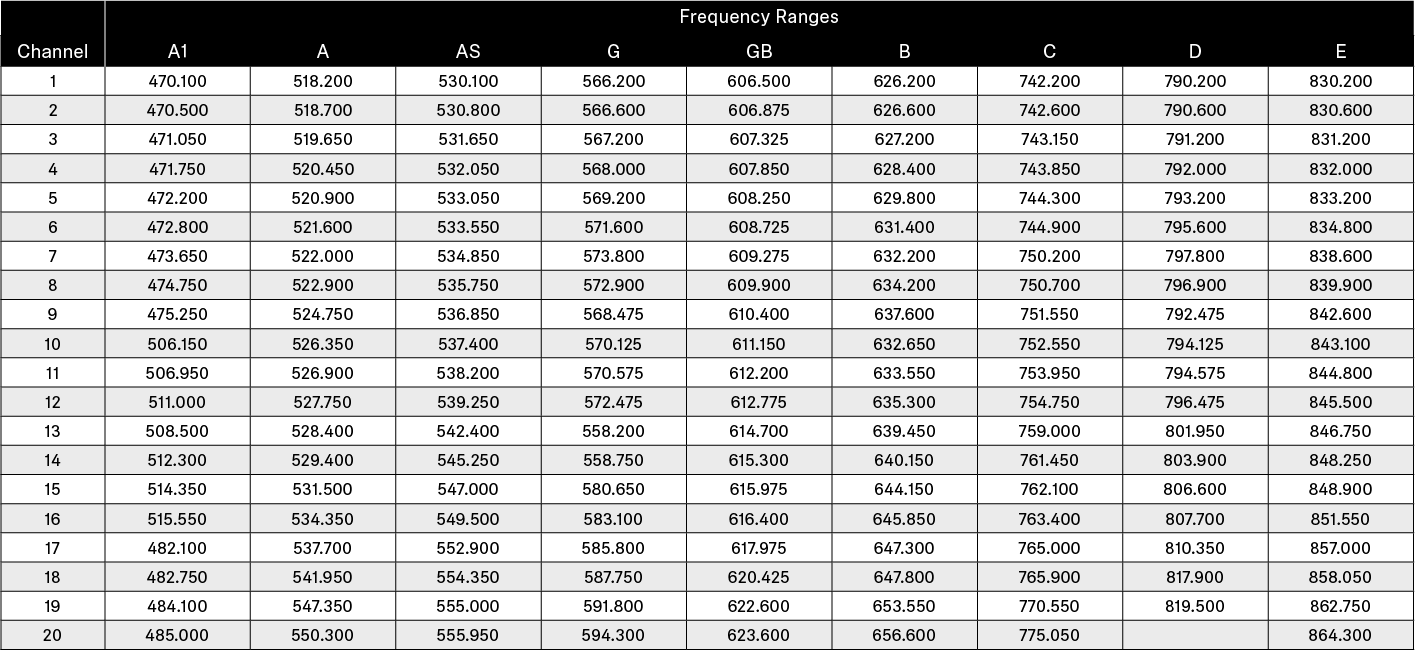

Para tal, defina manualmente uma frequência para cada recetor (ver "Item de menu Advanced -> Tune").Utilize as frequências da tabela seguinte.
