Montar o EM 100 G4 num bastidor
ATENÇÃO
Perigos decorrentes da montagem em bastidor!
Ao montar o aparelho num bastidor de 19 polegadas fechado ou com vários aparelhos num bastidor múltiplo, a temperatura ambiente, a carga mecânica e os potenciais elétricos podem apresentar um comportamento diferente do dos aparelhos que estão isolados.
Certifique-se de que a temperatura ambiente no bastidor não ultrapassa a temperatura máxima indicada nos dados técnicos. Ver "Dados técnicos".Garanta uma ventilação suficiente; se necessário, assegure ventilação adicional.Ao optar por uma instalação em bastidor, assegure-se de que a carga mecânica fica distribuída por igual.Certifique-se de que a ligação à rede elétrica está em conformidade com as indicações na placa de características. Evite uma sobrecarga dos circuitos. Se necessário, instale um sistema de proteção contra sobrecorrente.Na instalação em bastidor, as correntes de fuga de cada um dos alimentadores, isoladamente inofensivas, podem somar-se e, desta forma, ultrapassar os valores limite permitidos. Como solução, use uma ligação adicional para ligar o bastidor à terra.Montar um único recetor num bastidor
Para montar o recetor num bastidor, precisará do conjunto de montagem em bastidor GA 3 (acessório opcional).
Para fixar os esquadros de montagem do conjunto de montagem em bastidor GA 3:

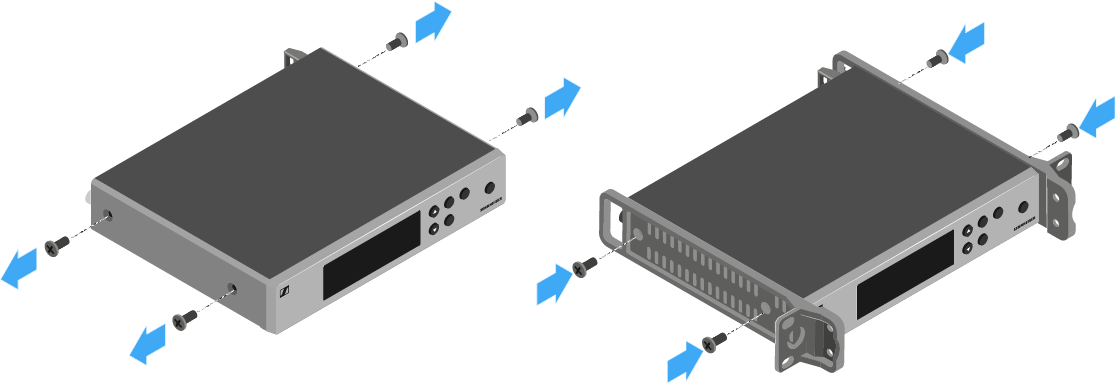

Remova os 2 parafusos Phillips (M4x8) de cada um dos lados do recetor.Aparafuse os dois esquadros de montagem com os parafusos Phillips anteriormente desenroscados na lateral do recetor.►

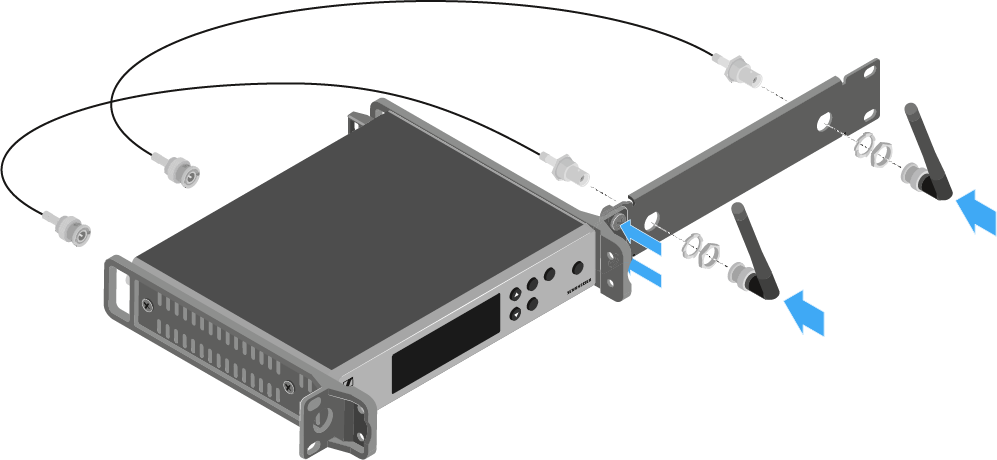

Fixe a barra de ligação num dos dois esquadros de montagem com 2 parafusos Phillips (M6x10).Monte o conjunto de montagem frontal de antenas AM 2 (acessório opcional) e as antenas de haste na barra de ligação.►
Empurre o recetor, com a barra de ligação montada, para dentro do bastidor de 19 polegadas.Aparafuse o esquadro de montagem e a barra de ligação no bastidor de 19 polegadas.Disponha as antenas montadas em forma de V.Montar dois recetores ao lado um do outro num bastidor
Se pretender montar 2 recetores dispostos juntos, só é possível uma montagem frontal das antenas se utilizar o splitter de antenas ASA 214 em combinação com o conjunto de montagem frontal AM 2 e um outro conjunto de montagem em bastidor GA 3.
Para montar o recetor com a ajuda do conjunto de montagem em bastidor GA 3 (acessório opcional):

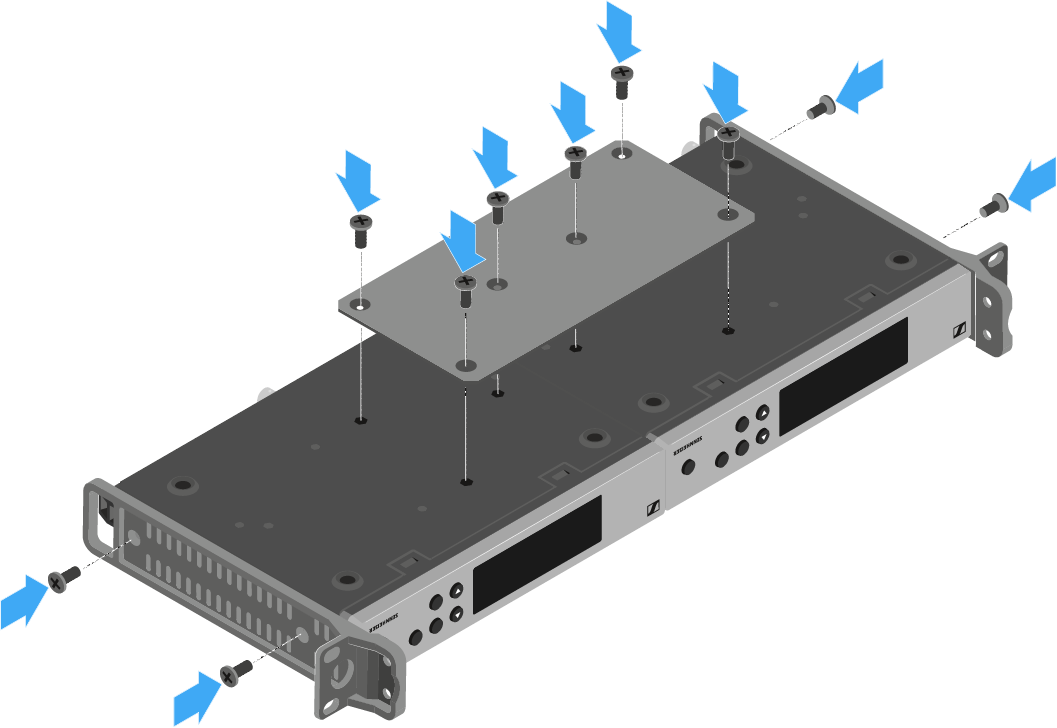

Coloque os dois recetores, um ao lado do outro e virados ao contrário, sobre uma superfície plana.Aparafuse a chapa de ligação com 6 parafusos Phillips (M3x6).Fixe os esquadros de montagem.►
