Ligar os recetores ao ASA 214
No ASA 214, podem ser ligados e funcionar até quatro recetores estacionários.
Os recetores das séries ew G4 e ew G3 da Sennheiser também podem ser alimentados com tensão através do ASA 214.
Os recetores seguintes são compatíveis:
evolution wireless G4:
• EM 100 G4
• EM 300-500 G4
evolution wireless G3:
• EM 100 G3
• EM 300 G3
• EM 500 G3
Série 2000:
• EM 2000 (com alimentação de tensão própria)
• EM 2050 (com alimentação de tensão própria)

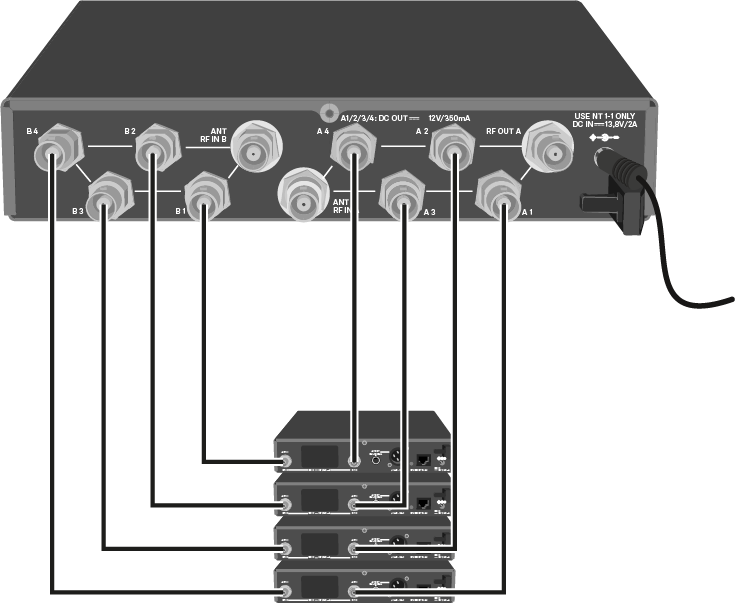

Para ligar os recetores ao splitter de antenas ASA 214:
Ligue uma entrada de antena do recetor a uma das tomadas BNC A1 a A4 com um dos cabos BNC fornecidos. Os recetores compatíveis acima mencionados não necessitam de alimentação de tensão própria. São alimentados com tensão através das tomadas BNC A1 a A4.
Ligue a outra entrada de antena do recetor a uma das tomadas BNC B1 a B4 com um dos cabos BNC fornecidos.
