ew 300-500 G4 : INSTALAÇÃO : Instalar o EM 300-500 G4 : Ligações na traseira do aparelho
Ligações na traseira do aparelho

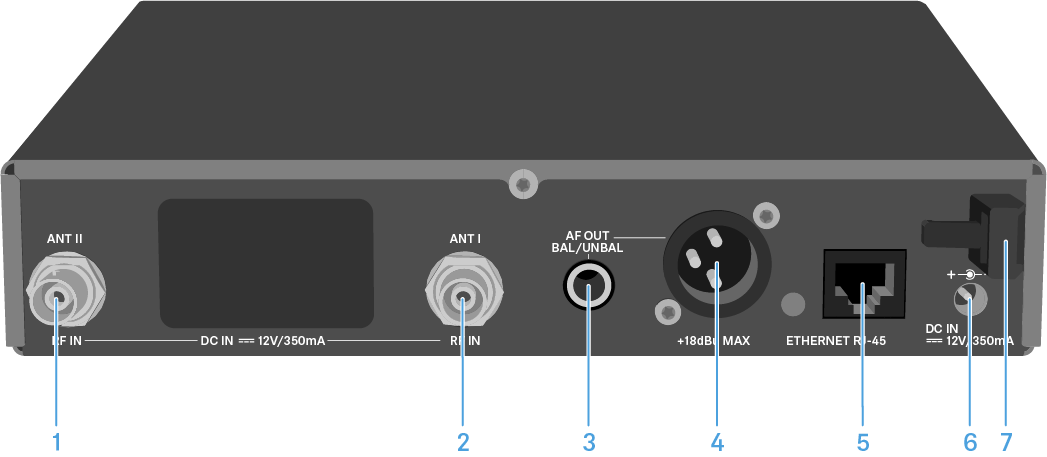

Vista geral do produto – parte traseira do EM 300-500 G4
►

1 Tomada BNC, entrada de antena II (ANT II) com entrada para alimentação remota
2 Tomada BNC, entrada de antena I (ANT I) com entrada para alimentação remota
3 Conector jack fêmea de 6,3 mm para saída de áudio, não balanceado (AF OUT UNBAL)
4 Tomada XLR-3 para saída de áudio, balanceada (AF OUT BAL)
5 Entrada de ligação LAN (ETHERNET RJ 45)
6 Entrada de ligação do alimentador com ficha (DC IN)
7 Passa-cabos com alívio de tração para o cabo de ligação do alimentador com ficha
