Ligações na traseira do aparelho

ew IEM G4 : INSTALAÇÃO : Instalar o SR IEM G4 : Ligações na traseira do aparelho

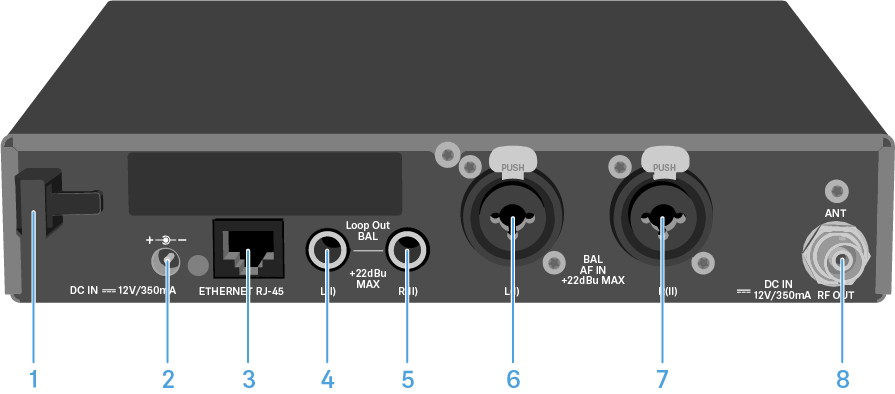

Vista geral do produto – parte traseira do SR IEM G4

►

1 Passa-cabos com alívio de tração para o cabo de ligação do alimentador com ficha

2 Tomada DC IN

• para ligar o alimentador com ficha

3 Entrada de ligação LAN (ETHERNET RJ 45)

4 Conector jack fêmea de 6,3 mm LOOP OUT BAL L(I)

• Saída de áudio, esquerda

5 Conector jack fêmea de 6,3 mm LOOP OUT BAL R(II)

• Saída de áudio, direita

6 Conector combinado jack fêmea de 6,3 mm/XLR-3 BAL AF IN L(I)

• Entrada de áudio, esquerda

7 Conector combinado jack fêmea de 6,3 mm/XLR-3 BAL AF IN R(II)

• Entrada de áudio, direita

8 Tomada BNC RF OUT

• Saída de antena com entrada para alimentação remota
