Pinagem dos cabos e conectores

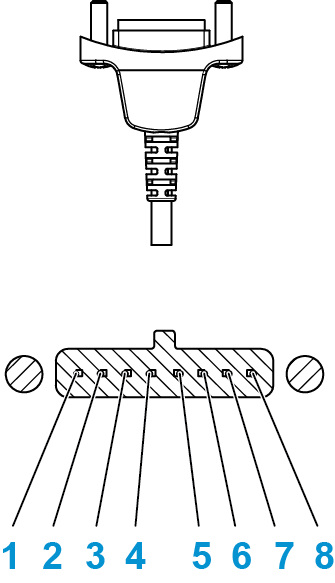

Ligação do microauscultador
1 Blindagem
2 Microfone Lo
3 Microfone Hi
4 não ocupado
5 Áudio Lo direita
6 Áudio Lo esquerda
7 Áudio Hi direita
8 Áudio Hi esquerda

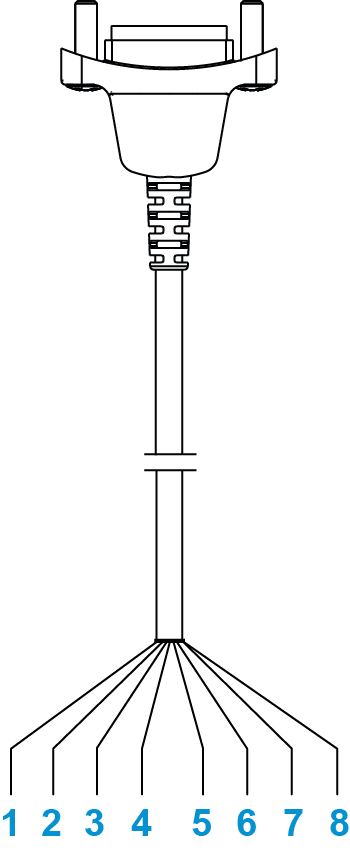

Cabo ‑6 (HMD 27/HME 27)
1 Blindagem
2 Microfone Lo (azul)
3 Microfone Hi (vermelho)
4 não ocupado (amarelo)
5 Áudio Lo direita (verde)
6 Áudio Lo esquerda (castanho)
7 Áudio Hi direita (laranja)
8 Áudio Hi esquerda (branco)

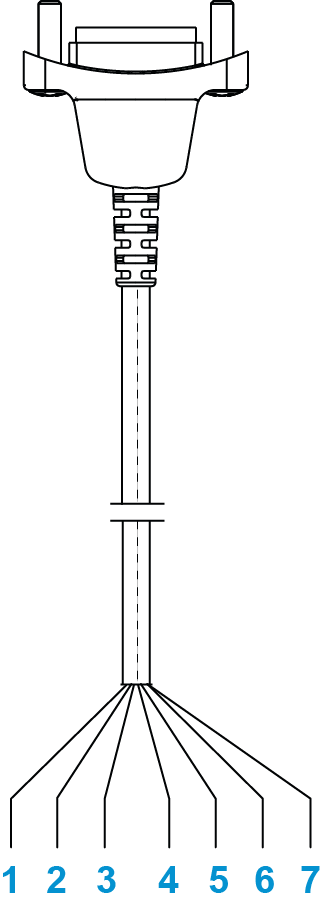

Cabo ‑7 (cabo com fio de aço) e II‑8 (HMD 27/HME 27)
1 Blindagem
2 Microfone Lo (azul)
3 Microfone Hi (vermelho)
4 Áudio Lo direita (azul)
5 Áudio Lo esquerda (cinzento)
6 Áudio Hi direita (vermelho)
7 Áudio Hi esquerda (amarelo)

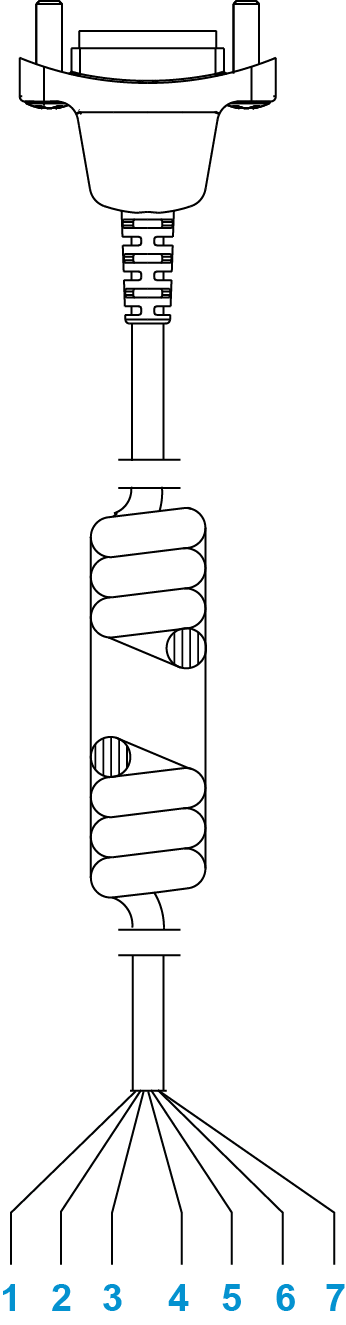

Cabo ‑H‑6 (HMD 27/HME 27)
1 Blindagem
2 Microfone Lo (azul)
3 Microfone Hi (vermelho)
4 Áudio Lo direita (verde)
5 Áudio Lo esquerda (castanho)
6 Áudio Hi direita (laranja)
7 Áudio Hi esquerda (branco)

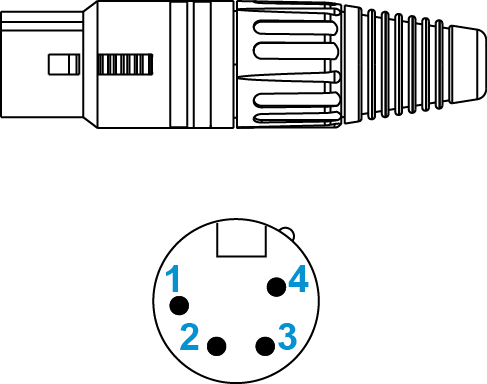

Cabo II‑X4F e ‑H‑X4F (HMD 27/HME 27)
1 Microfone Lo
2 Microfone Hi
3 Áudio Lo
4 Áudio Hi
Cabo II‑X5 e ‑H‑X5 (HMD 27/HME 27)
1 Microfone Lo
2 Microfone Hi
3 Áudio Lo
4 Áudio Hi esquerda
5 Áudio Hi direita

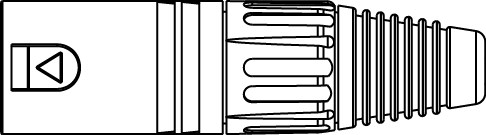

Cabo II‑X3K1 e ‑H‑X3K1 (HMD 27/HME 27)
Conector XLR-3
1 Blindagem
2 Microfone Hi
3 Microfone Lo
Conector jack macho de 6,3 mm
1 Áudio Hi esquerda
2 Áudio Hi direita
3 Áudio Lo
