Écran
L’écran affiche les différentes information d’état ainsi que le menu de commande. Pour savoir comment appeler les affichages suivants, voir „Appeler l’affichage standard, l’affichage CH1 ou l’affichage CH2“. Pour les détails sur le menu de commande, voir „Utilisation du menu de commande“..

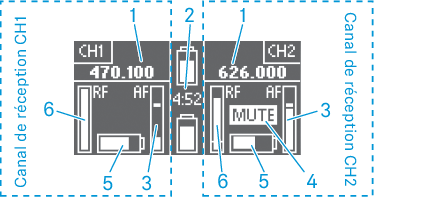

Affichage standard
L’affichage standard apparaît après la mise en marche du récepteur.
►
1 Fréquence de réception
2 Source et état de l’alimentation électrique :
•
Si l’adaptateur pour packs accus GA 6042 BA est utilisé, les capacités et l’autonomie restante des packs accus BA 61 sont affichés.
Si l’adaptateur pour packs accus GA 6042 BA est utilisé, les capacités et l’autonomie restante des packs accus BA 61 sont affichés.•
Si une alimentation externe est raccordé, un icône connecteur est affiché.
Si une alimentation externe est raccordé, un icône connecteur est affiché.•
Si l’EK 6042 est inséré dans le logement récepteur d’une caméra vidéo, un icône caméra vidéo est affiché.
Si l’EK 6042 est inséré dans le logement récepteur d’une caméra vidéo, un icône caméra vidéo est affiché.•
Si l’EK 6042 est inséré dans le logement récepteur d’une caméra compatible SuperSlot™, le logo illustré ci-contre apparaît.
Si l’EK 6042 est inséré dans le logement récepteur d’une caméra compatible SuperSlot™, le logo illustré ci-contre apparaît.3 Écran de niveau audio de l’émetteur avec fonction « peak hold »
4 Affichage Mute : Soit l’EK 6042 a coupé la sortie audio dû à un signal de réception insuffisant ou perturbé, soit l’émetteur reçu a été mis en sourdine avec son commutateur MUTE.
5 Capacité du pack accu de l’émetteur reçu
6 Intensité du signal de réception sur le canal de réception
Affichage CH1 et CH2
►
Réception numérique | Réception analogique |
►  | ►  |
►
1 Nom du canal de réception
2 Désignation de l’émetteur reçu
3 Fréquence de réception
5 Niveau audio de l’émetteur (excursion/modulation) avec fonction « peak hold »
6 Affichage des sorties audio :
•
Si la sortie audio est active, son symbole s’affiche comme illustré ci-contre.
Si la sortie audio est active, son symbole s’affiche comme illustré ci-contre.•
Si la sortie audio est mise en sourdine avec la fonction « Command », son symbole apparaît barré.
Si la sortie audio est mise en sourdine avec la fonction « Command », son symbole apparaît barré.•
Si le canal de réception a été désactivé dans le menu Channel Power, « inactive » apparaît sur l’écran.
Si le canal de réception a été désactivé dans le menu Channel Power, « inactive » apparaît sur l’écran.7 Capacité du pack accu de l’émetteur reçu
8 Intensité du signal de réception des deux circuits Diversity avec affichage du seuil de squelch
9 Affichage Mute (cf. „Affichage standard“)
