Connexions à l'arrière de l'appareil

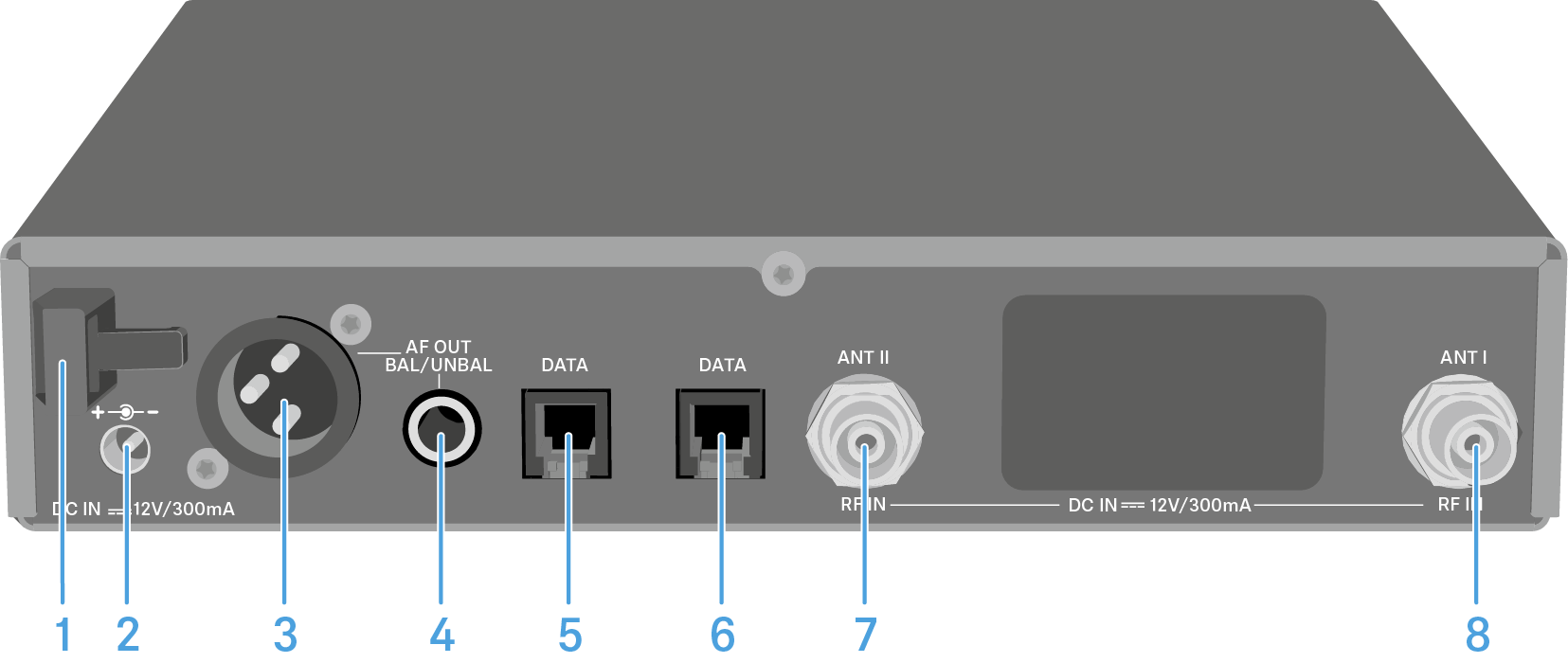

Vue d’ensemble de la face arrière EM 100 G4
►
1 Clip de fixation pour le câble du bloc d’alimentation
2 Prise pour le bloc d’alimentation (DC IN)
3 Connecteur XLR-3 pour sortie audio, symétrique (AF OUT BAL)
• Voir «Diffuser des signaux audio»
4 Prise jack 6,3 mm pour sortie audio, asymétrique (AF OUT UNBAL)
• Voir «Diffuser des signaux audio»
5 Port RJ-10 (DATA)
• Voir «Créer un réseau de données»
6 Port RJ-10 (DATA)
• Voir «Créer un réseau de données»
7 Connecteur BNC, entrée antenne II (ANT II) avec entrée téléalimentation
• voir «Raccorder les antennes»
8 Connecteur BNC, entrée antenne I (ANT I) avec entrée téléalimentation
• voir «Raccorder les antennes»
