Créer un réseau de données
Les deux ports RJ-10 DATA vous permettent de connecter en cascade plusieurs EM 100 G4 en un système multicanal (12 récepteurs maximum). Via la fonction Easy Setup, vous pouvez ainsi réaliser une configuration des fréquences pour l’ensemble du système multicanal par l’intermédiaire de ce réseau de données.
La configuration ne fonctionne que si tous les récepteurs ont la même plage de fréquence.

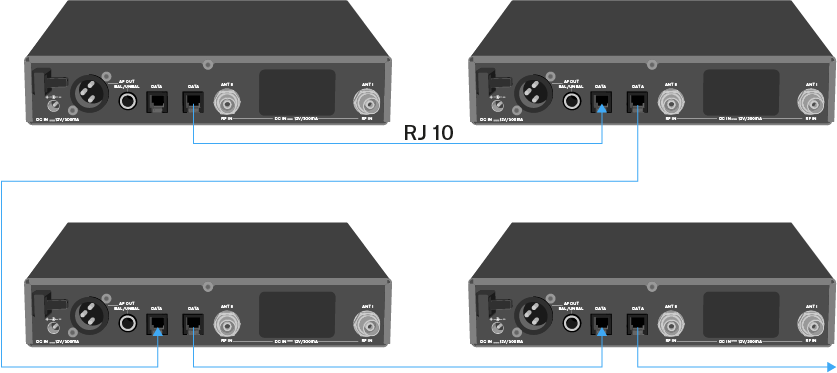

Reliez les récepteurs comme représenté dans l’illustration aux câbles RJ-10 fournis en un système multicanal. Les deux ports RJ-10 sont de même valeur. L’ordre de câblage est libre.
Vous trouverez des informations sur l’exécution de la fonction Easy Setup sous «Option Easy Setup».
Configurer un système multicanal avec plus de 12 récepteurs
La fonction Easy Setup vous permet de configurer automatiquement 12 récepteurs maximum.
Mais si vous assignez manuellement les fréquences, vous pouvez utiliser jusqu’à 20 récepteurs dans un système multicanal (impossible dans les plages de fréquences TH, JB, K+ et 1G8).
Réglez ainsi manuellement une fréquence sur chaque récepteur (voir «Option Advanced -> Tune»).Utilisez pour ce faire les fréquences du tableau suivant.
