ew 100 G4 : UTILISATION : Utiliser l’EM 100 G4 : Option Easy Setup
Option Easy Setup
Dans l’option Easy Setup, vous pouvez réaliser un scan des fréquences libres.
Si vous avez connecté plusieurs EM 100 G4 en réseau via les connecteurs RJ-10 (voir «Créer un réseau de données»), la configuration des fréquences peut être réalisée pour tous les récepteurs raccordés. Des informations à ce sujet figurent ci-après sous «Procéder à une configuration des fréquences multicanal».
Remarque :
Eteignez tous les émetteurs avant d'effectuer le scan. Les fréquences que les émetteurs allumés de votre installation utilisent sont détectées comme « occupées » et ne peuvent ensuite pas être utilisées.
Le réglage du squelch influe sur les résultats. Réglez le squelch sur Low pour obtenir le plus grand nombre possible de fréquences, ou sur High pour obtenir des fréquences les plus sûres possibles (voir «Option squelch»).

Pour ouvrir l’option Easy Setup :
*sur l’écran d’accueil, appuyez sur la touche SET pour ouvrir le menu de commande.
*Appuyez sur les touches UP ou DOWN jusqu’à ce que l’option Easy Setup apparaisse dans le cadre de sélection.
*Appuyez sur la touche SET pour ouvrir l’option.

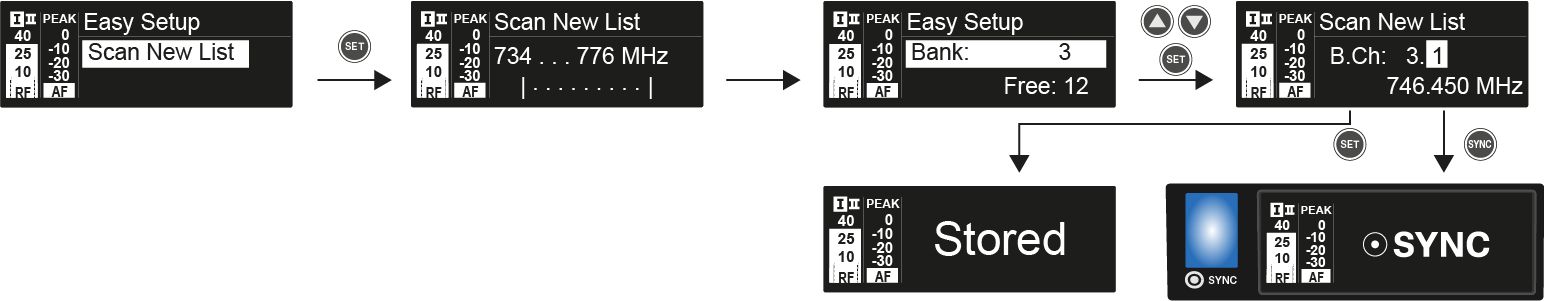

Scan New List
*Sélectionnez Scan New List pour effectuer un scan des fréquences libres.
*Appuyez sur la touche SET pour lancer le scan.
La plage de fréquences du récepteur est scannée. En guise de résultats s’affiche le nombre de fréquences libres par banque de canaux.
*Appuyez sur la touche UP ou DOWN pour sélectionner une banque de canaux.
*Appuyez sur la touche SET pour confirmer la sélection.
*Appuyez sur la touche UP ou DOWN pour sélectionner une fréquence libre de la banque de canaux.

*Appuyez sur la touche SET pour sauvegarder la sélection et effectuer ultérieurement une synchronisation de l’émetteur avec la fréquence choisie (voir «Synchroniser des appareils»).

ou

*Appuyez sur la touche SYNC pour effectuer immédiatement une synchronisation de l’émetteur avec la fréquence choisie.

Current List
*Sélectionnez Current List pour afficher la liste des fréquences libres du dernier scan.

Reset
*Sélectionnez Reset List pour supprimer la liste des fréquences libres

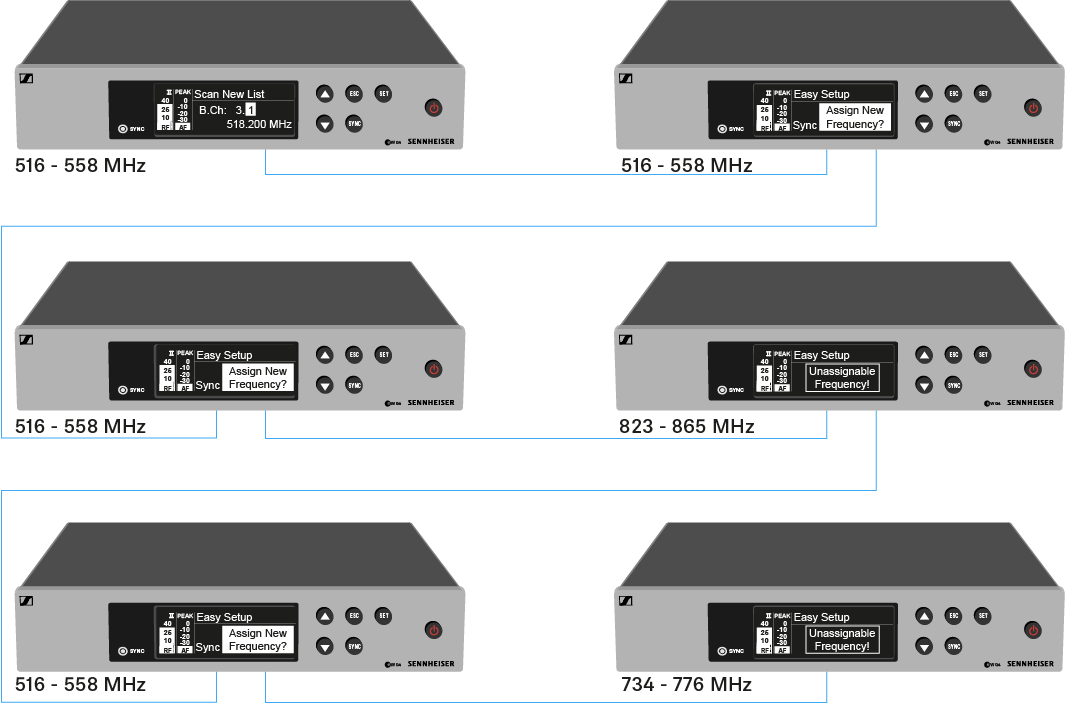

Procéder à une configuration des fréquences multicanal
Pour effectuer la configuration automatique des fréquences pour plusieurs récepteurs (max. 12) en même temps :
*connectez tous les récepteurs en réseau.

*Ouvrez l’option Easy Setup dans un récepteur.
Ce récepteur est le Master. Vous pouvez choisir n’importe quel récepteur comme Master.

*Réalisez le scan de fréquences comme décrit ci-dessus sur le récepteur Master.
Après le scan, le message Assign New Frequency? apparaît sur l’écran des autres récepteurs.
Sur les récepteurs dont les plages de fréquences ne sont pas compatibles, le message Unassignable Frequency! s’affiche.

*Sélectionnez sur le récepteur Master la fréquence libre souhaitée pour le premier récepteur.
*Appuyez sur la touche SET du récepteur auquel vous souhaitez assigner cette fréquence.
*Assignez ainsi étape par étape une fréquence à chacun des récepteurs connectés.
*Assignez une fréquence en dernier au récepteur Master.
Ainsi s’achève la configuration des fréquences multicanal.

►


Configurer un système multicanal avec plus de 12 récepteurs
La fonction Easy Setup vous permet de configurer automatiquement 12 récepteurs maximum.
Mais si vous assignez manuellement les fréquences, vous pouvez utiliser jusqu’à 20 récepteurs dans un système multicanal (impossible dans les plages de fréquences JB, K+ et 1G8).
*Réglez ainsi manuellement une fréquence sur chaque récepteur (voir «Option Advanced -> Tune»).

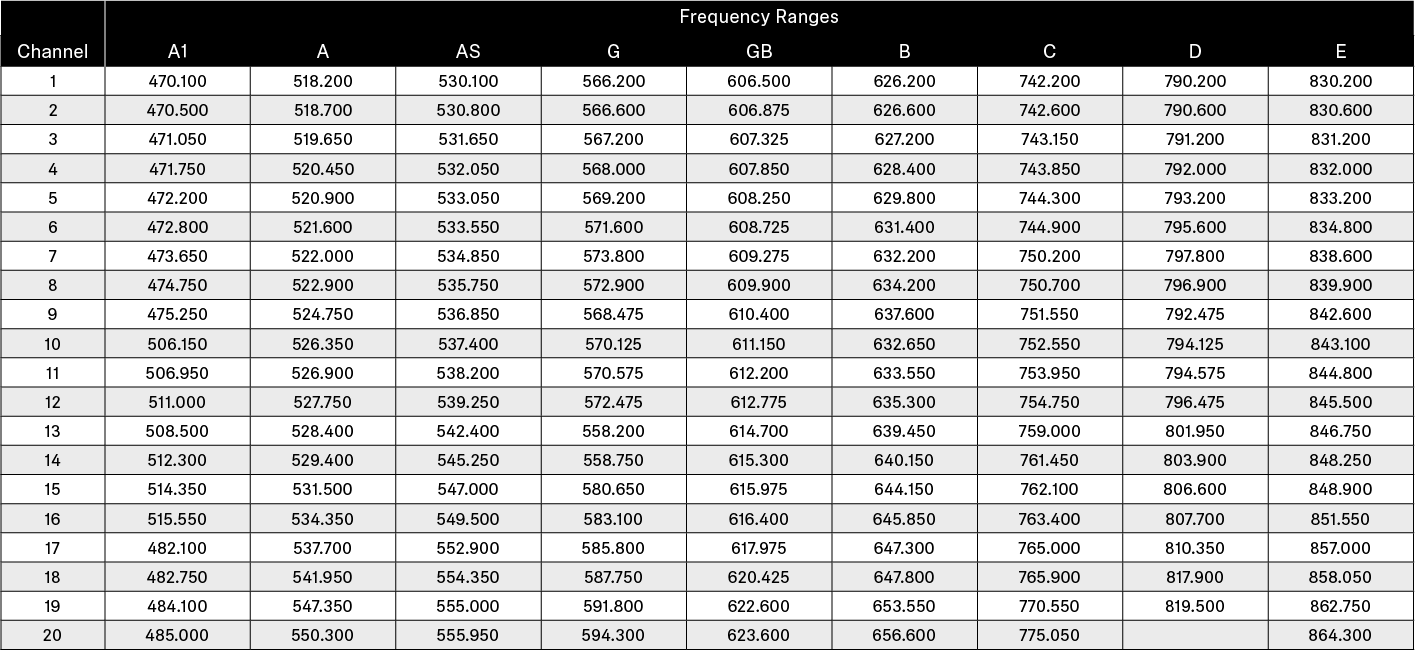

*Utilisez pour ce faire les fréquences du tableau suivant.
►
