Ligações na traseira do aparelho

ew 100 G4 : INSTALAÇÃO : Instalar o EM 100 G4 : Ligações na traseira do aparelho

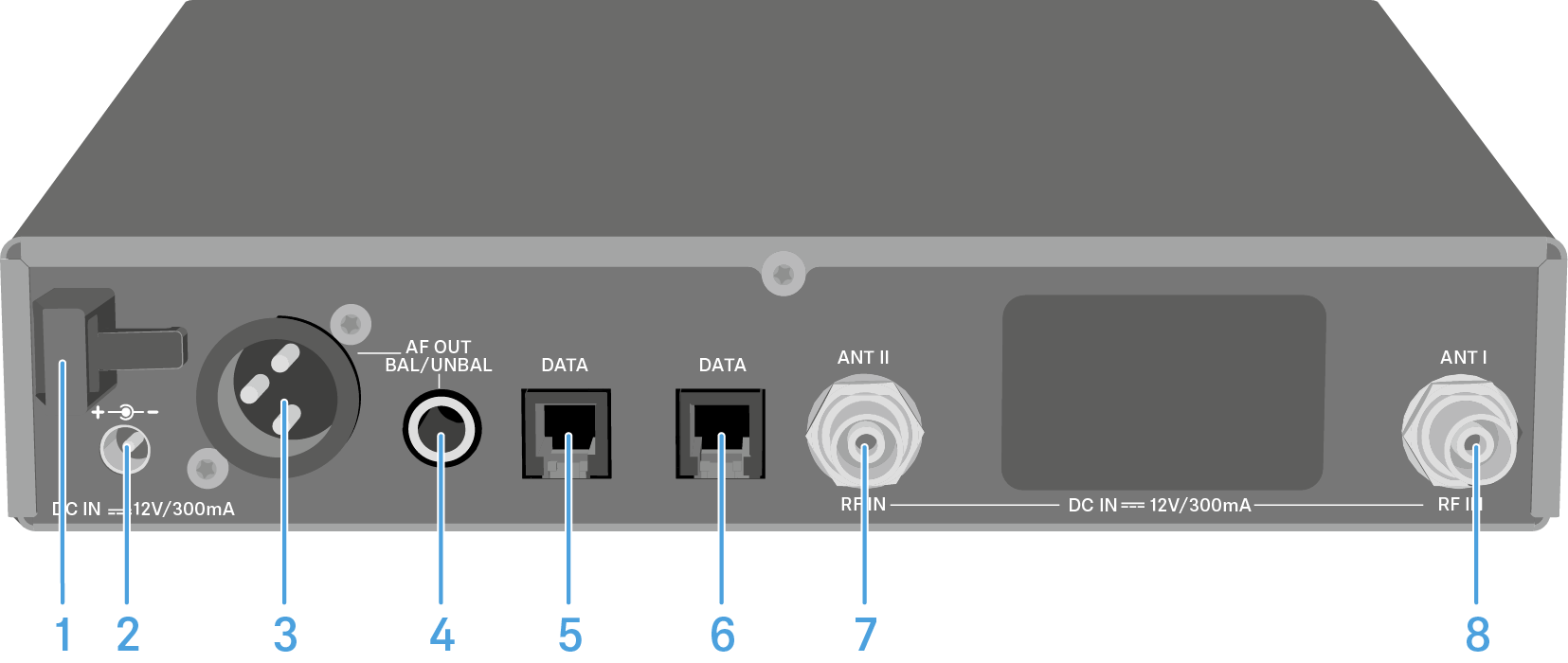

Vista geral do produto – parte traseira do EM 100 G4

►

1 Passa-cabos com alívio de tração para o cabo de ligação do alimentador com ficha

2 Entrada de ligação do alimentador com ficha (DC IN)

3 Tomada XLR-3 para saída de áudio, balanceada (AF OUT BAL)

4 Conector jack fêmea de 6,3 mm para saída de áudio, não balanceado (AF OUT UNBAL)

5 Interface RJ 10 (DATA)

6 Interface RJ 10 (DATA)

7 Tomada BNC, entrada de antena II (ANT II) com entrada para alimentação remota

8 Tomada BNC, entrada de antena I (ANT I) com entrada para alimentação remota
